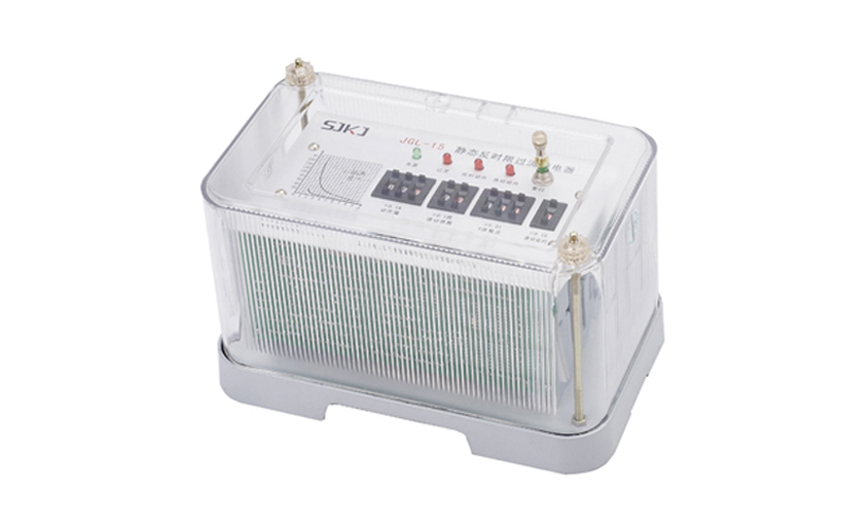

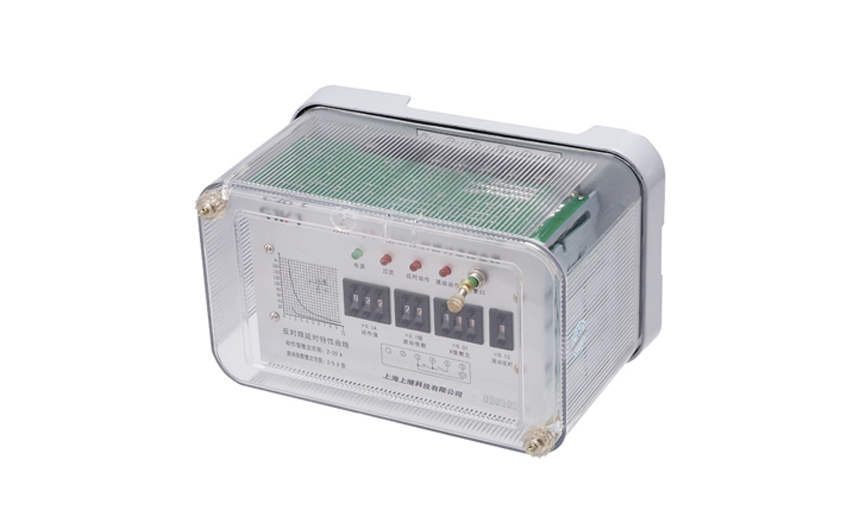

JGL-11静态反时限过流继电器概述

1、JGL-11系列静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-9.9A级差为0.1A；精度 高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器 技术条件》。

JGL-11静态反时限过流继电器型号分类及含义

本继电器型号与被替换老型号对照表：

JGL-11静态反时限过流继电器正常工作环境

1、环境温度：－10℃～＋50℃；

2、相对湿度：不大于90％；

3、大气压力：86kPa～106kPa；

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层 的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

JGL-11静态反时限过流继电器整定方法和使用注意事项

1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A级，右面一个表示0.1A级。若其值为5和6，则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A，级差是0.1A级。

2、反时限特性曲线K值整定：K值整定开关为最左第三组拨码开关(共二个)，左边一个为表示1级；右边一个表示0.1级。本产品K值整定范围为0.1~9.9，(举例)比如其值设定为5.0，过流动作值设定为5.0，输入实际电流为30A时那么它的延时时间为13.5秒，但其速断倍数值应设定为3。

3、速动倍数整定：速动倍数选择开关为左第二组拨码开关，其范围为 6倍以上。 2-9.9倍，拨码左边一个表示1倍，右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A，速动倍数为3倍，则当电流达到3×2.6=7.8时，会不经延时而直接动作。注意，无辅助电源产品速 动后断电方可返回。

JGL-11静态反时限过流继电器整定举例

例：已知给水泵电动机的参数为：额定电压VeD=6KV,容量PeD=2000kw,额定电流IeD=230A, 启动倍数，电流互感器变比 LH=300/5，电动机启动时间为20S。(二相差式接线)

用JGL反时限过流继电器来保护它的过负荷和速断，整定计算如下：

1、保护装置继电器的启动电流为

说明：

Kk－ 可靠系数，当保护动作于跳闸或减载时取1.2；动作于信号取1.05。

IeD－ 电动机额定电流。

Kjx－电流互感器接线系数；若为三相完全星形接线或两相不完全星形接线此值为1。若为二相差式接线时，反映为三相正常工作和三相短路时的电流；若 Kjx=2 反映装电流互感器两相短路时的电流；若 Kjx =1 反映另一相和 有电流互感器的两相短路时的电流。

Lh－电流互感器变比

Kfh－为继电器返回系数，一般取0.9~1。

2、电动机的速断定值为

所以保护装置继电器的速动倍数为

说明：Kk－可靠系数。为了防止启动电流峰值引起的误动作，一般取1.8~2。

3、K值整定

因为，又启动时间为20S。

所以，根据继电器的反时限部分动作时间要大于电动机启动时间选t=25S，则

JGL-11静态反时限过流继电器主要技术指标

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍， 电流速动整定值误差不大于±3％。 继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数：不小于0.9。

6、反时限特性曲线动作方程：

7、反时限特性时间整定误差：

a) 当 I/Is＜2 时,平均误差不大于10%；

b) 当 I/Is＞2 时,平均误差不大于5%+30ms。

8、典型反时限特性，见下表：

9、功率消耗：

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

11、 介质强度：

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min，无 绝缘击穿或闪络现象。 同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压；历时1min，无绝缘击穿或闪络现象。 不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

12、 绝缘电阻 在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

JGL-11静态反时限过流继电器安装和接线须知

1、为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。

方法如下：

a、从包装盒中取出继电器。

b、检查继电器外观是否完好，壳内有无凝露，内部元器件有无损坏。

c、确定继电器外观无损坏后，方可进行各测试及通电检查。

d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循JB3346-83《反时限过流继电 器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

2、检查测试结束后，即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

3、为确保安装正确可靠, 安装结束后应进行仔细检查。检查内容包括：继电器放置是否平衡；罩壳是否有破损；螺钉、螺母是否有松 动；接线是否牢固等。检查确信正常后，方可投入使用。

JGL-11静态反时限过流继电器使用注意事项

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次级匝数相当，否则就会由 于阻抗不匹配而产生较大的误差，测试速动的动作速度时，若采用电流通断法进行测量，由继电器内部工作电源需要一定的建立时间，会产生较大的误差，而在正常工作时，由于工作电源是存生的，速度会快得多。同理，在用通断法测量延时时间时，也会产品误差。

b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返 回后，动作指示灯需手动复归。

JGL-11静态反时限过流继电器维修、保养和贮存

1、维修保养无特殊要求，即当继电器工作不正常或出现故障时，工作人员立即进行更换，并送厂方进行检修。

2、未用或备用之继电器，应贮存在空气流通且温度不要高于+55和不抵于-25以及相对湿度不大于90%的环境中，库房内应无酸碱盐 及腐蚀性或爆炸性气体，不受尘埃及雨雪的侵袭。

JGL-11静态反时限过流继电器外形结构及安装开孔尺寸
