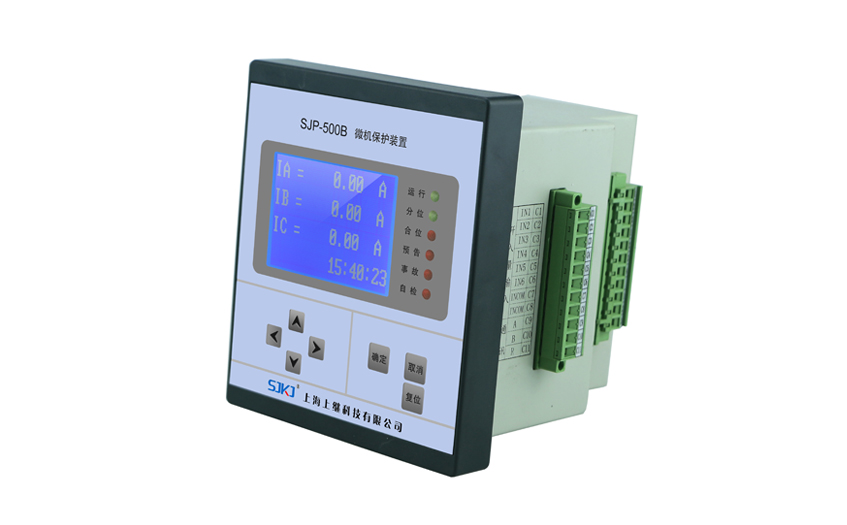

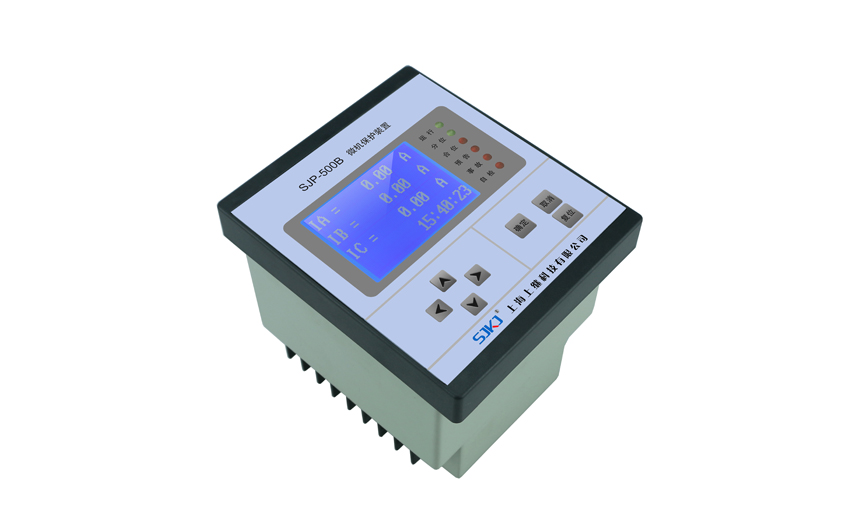

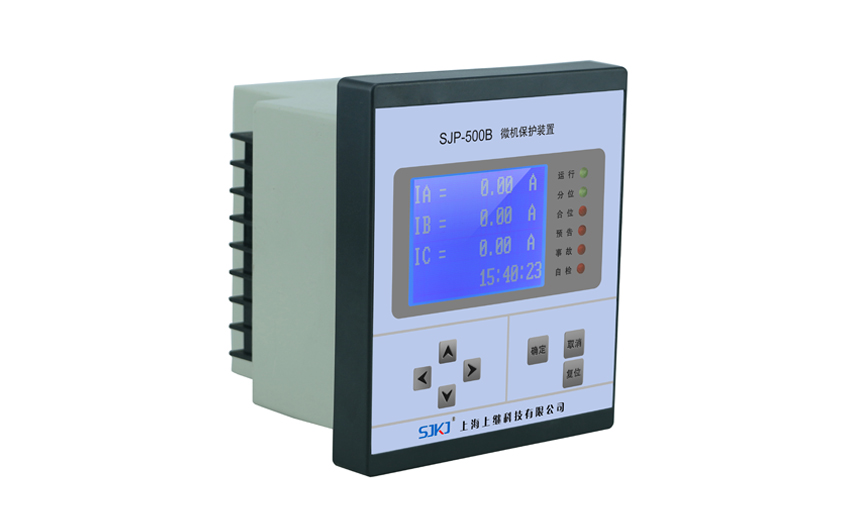

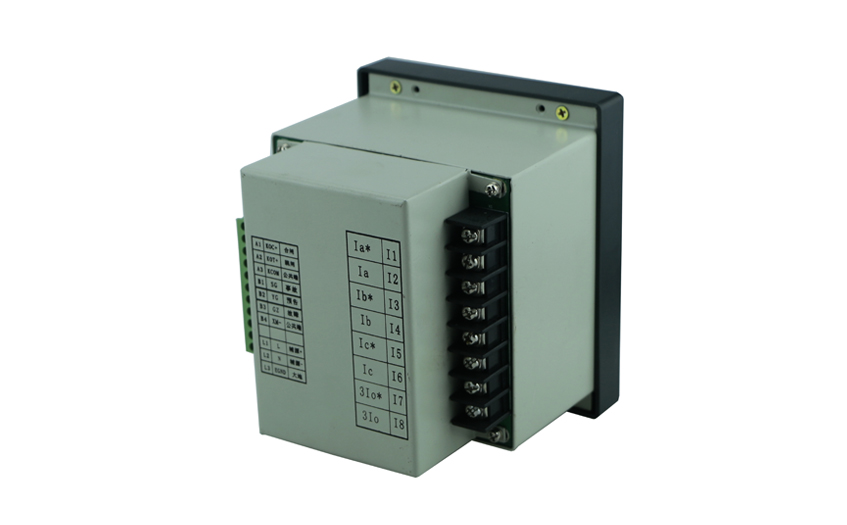

500系列微机保护装置产品简介

1.1应用范国

   500系列微机保护装置是我公司推出的集简易测量、控制、通讯于一体的一种经济型保护装置;针对配网终端配电室量身定做,以三段式电流保护为核心,配备电网参数、监视及采集功能,可省掉传统的电流表、电压表、功率表、频率表等,并可通过通讯口将测量数据及保护信息远传上位机,真正实现配网自动化;装置根据配网供电的特性, 在装置内集成了多种保护功能, 本装置最大的优点尺寸小, 不仅可安装子普通环网柜也可方便安装在各种充气柜,起到二次回路保护,大大提高了装置的使用灵活性为用户节约了成本,本装置尤其适用于10KV以下电压等级的配网供电终端.

1.2保护功能及配置

   500系列保护适用于线路保护, 电容出线保护, 厂用变保护和线路保护, 针对被保护设备及保护要求的不同, 500系列保护的型号和功能配置如下:

注: 非电量保护用于高温、瓦斯等保护。

1.3主要特点

◆  500系列微机保护装置采用32位般入式ARMCotex-M3处理器,运算速度快,高度集成的硬件电路设计,增强抗干扰能力,提高运行安全性和稳定性,装置不仅具有配网终端设备的保护功能,而且对配网终端的电压、电流、频率、功率、电度量进行采集并进行数字化的处理和计算,并实时显示在大屏幕液晶上,观察直观,直接替代老式的测量仪表;交直流通用, 断路器只需引出跳闸线圈及合闸线圈与对应接口, 最大限度的减少了二次接线的工作量,装置提供预告信号与事故信号出口,方便与中央信号回路接口,保证了信号回路的完整性,使用本装置, 实现了外部接线简化, 解决了以往分立元件保护及测量不易维护的缺点, 完全代替开关柜上的保护和测量及操作回路,用一台微机装置实现高度集成的所有功能,大大降低成套设备成本,

◆可就地和远方控制操作; 可灵活选择和设定各种保护功能, 査询各种信息,即可通过按键就地整定, 也可通过后台计算机远方整定, 时间通过后台自动同步校正。

◆ 一台装置集成了配网终端的进线出线、变压器、电容出线、母分保护的所有功能,提高了装置的通用性,减少备品备件的数量。

◆全封闭金属机箱,超薄型设计,深度仅有100mm,可方便安装在各种环网拒中;具有很强的抗静电、抗电磁干扰、抗机械振动能力,适合于分布式就地安装在开关拒上;装置设计新颖,结构合理,便于安装、配线和调试,

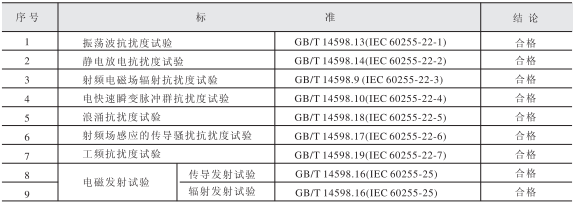

◆以下为“量度继电器和保护装置”标准规定的电磁兼容通用要求

◆表面贴工艺,重要器件(如电源模块、互感器、继电器、液晶显示器、接线端子等)均采用国内外知名企业的成熟产品,保证装置平均无故障时间大于100,000小时。

◆完善的自检能力,装置异常能自动告警告;具有相对完善的自保护能力,能有效防止接线错误和非正常运行引起的装置永久性损坏。

◆人机接口符合人机工程设计要求,大屏幕液晶显示(128X64) ,菜单化设计,中英文切换显示.可显示内容包括测量数据、开关量状态、事件记录、保护定值和系统参数等等。

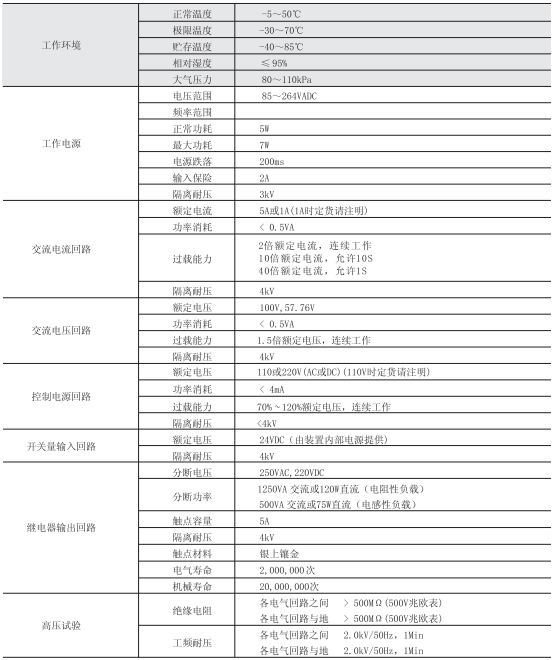

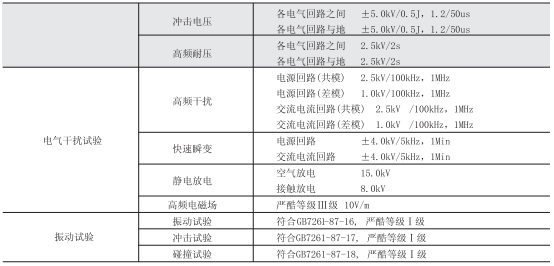

500系列微机保护装置产品参数

附录B 系统参数整定表

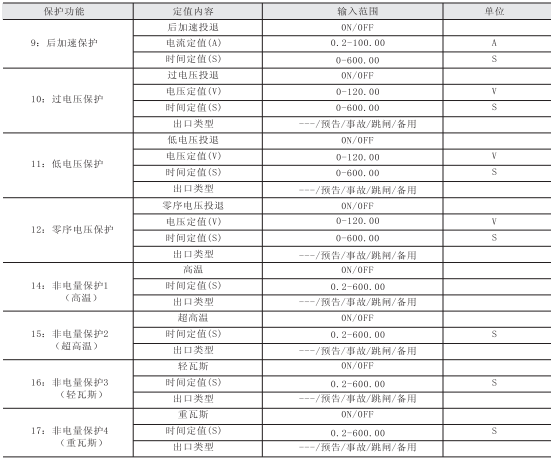

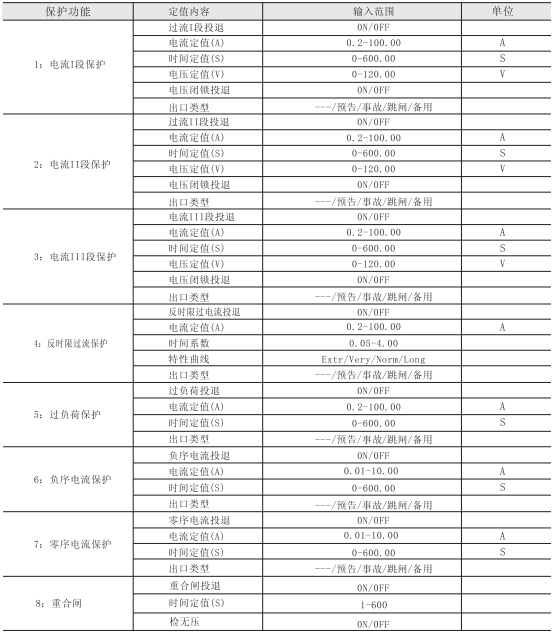

B.1保护定值整定表

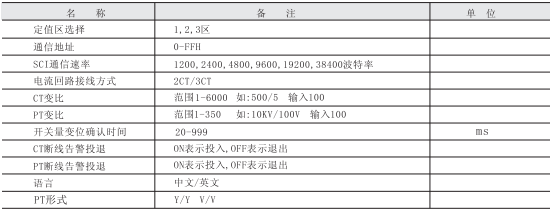

B.2装置参数整定表

500保护

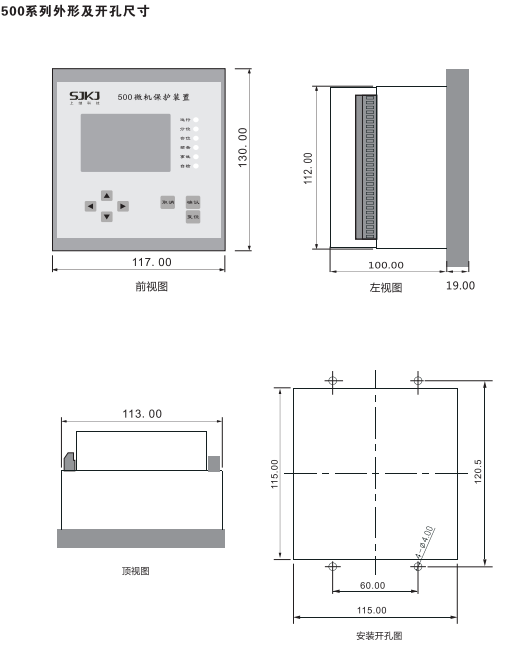

500系列微机保护装置产品尺寸
