异步电动机速度继电器反接制动控制电路

来源:本站   作者:001    发布时间: 2023-12-02 10:00   浏览: 17069

分享到:

异步电动机速度继电器反接制动控制电路

异步电动机速度继电器反接制动控制电路

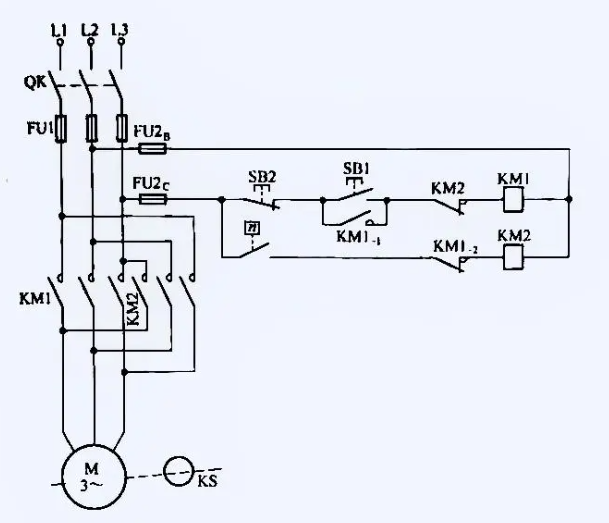

今天介绍一下通过速度继电器控制异步电动机反接制动的控制电路。

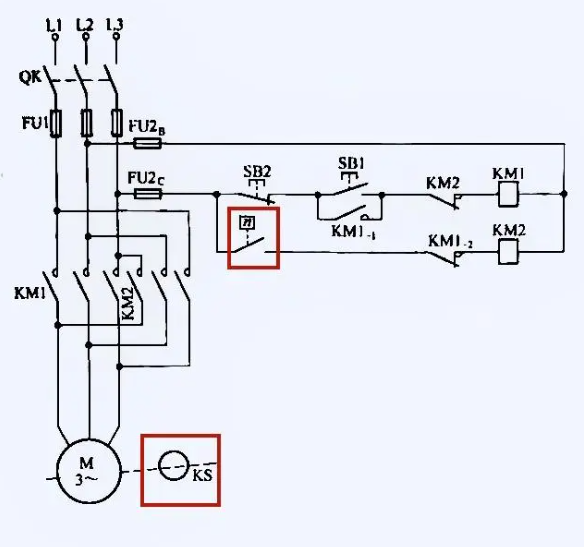

我们看到的KS为速度继电器感应体与其常开触点。

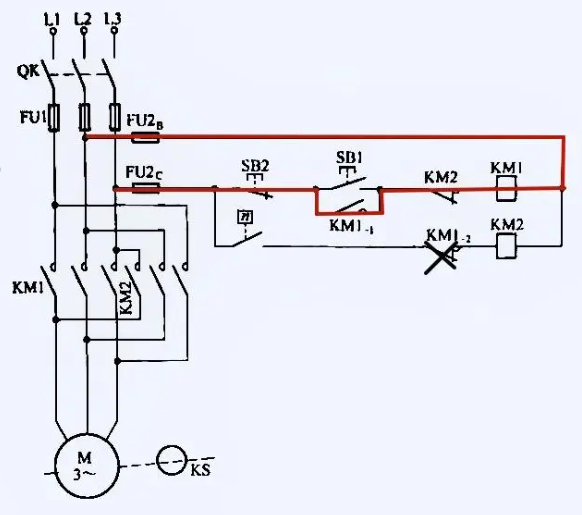

启动电路时,接触器K M1自锁,并断开常闭触点,以切断反转接触器K M2。

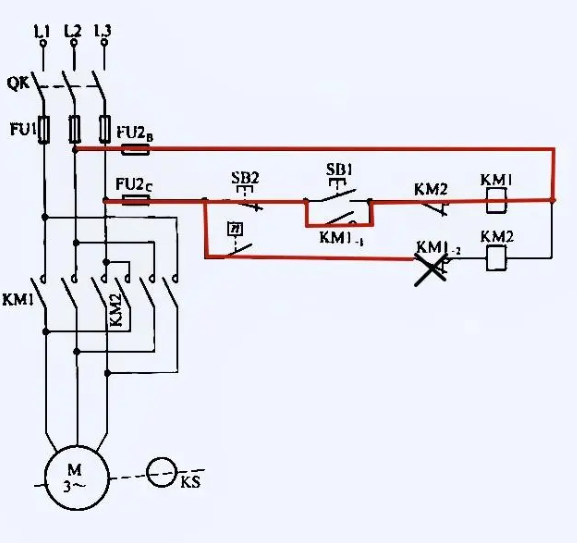

电机运行时,当转速超过每分钟120转时,速度继电器常开触点闭合。为反转制动做准备。

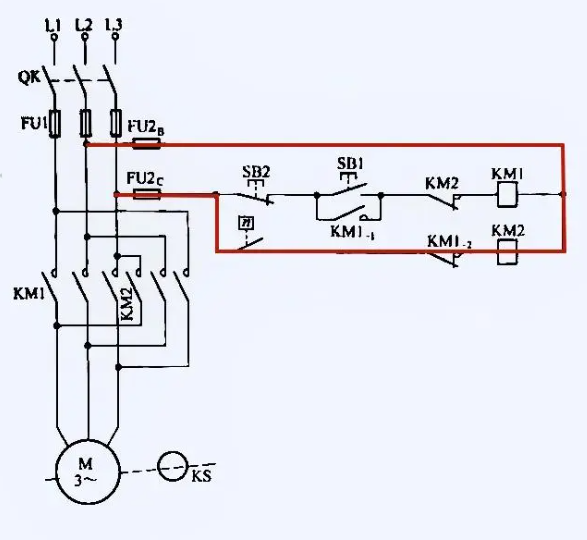

按下停止按钮后,接触器K M2接通,电机反转制动。当转速低于每分钟120转时,速度继电器常开触点断开。
