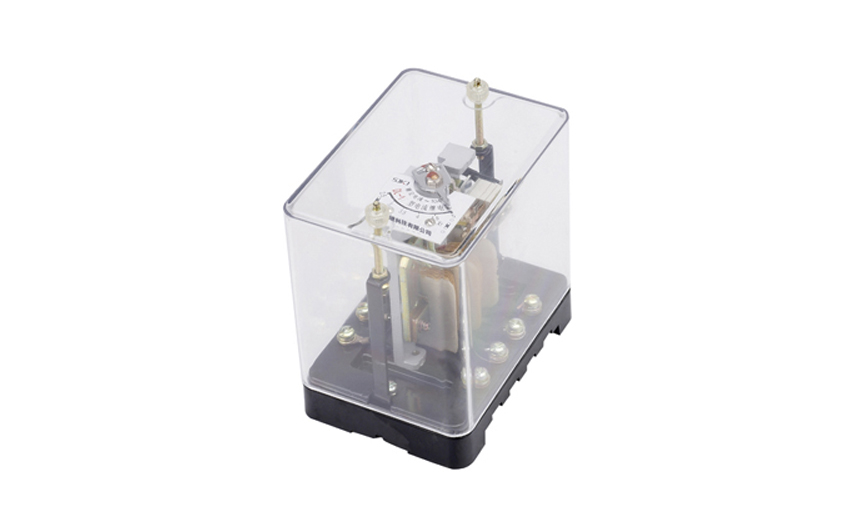

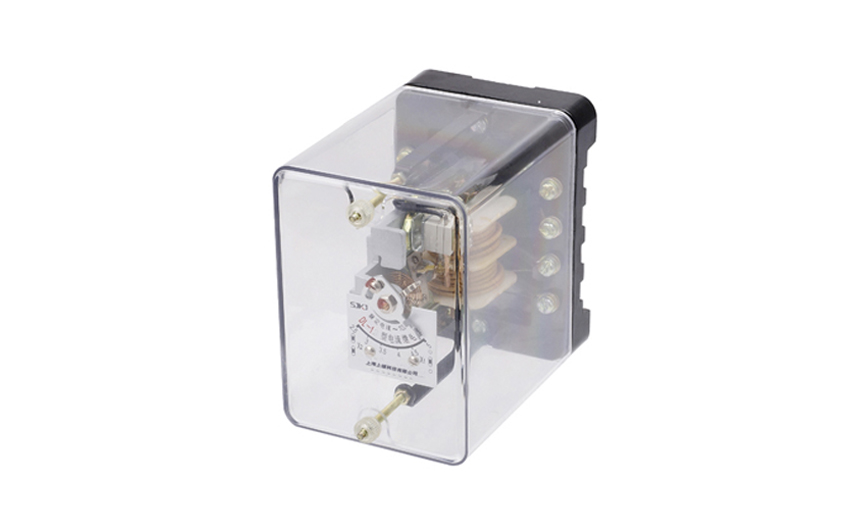

DL-11电流继电器概述

DL-11电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。

DL-11电流继电器主要技术参数据

动作时间：在1.1倍实测动作值时，动作时间不大于0.12s；在2倍实测动作值时，动作时间不大于0.04s。

触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。 输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验 而无绝缘击穿或闪络现象。

DL-11电流继电器内部接线及外引接线图(背视图)

DL-11电流继电器外形尺寸
