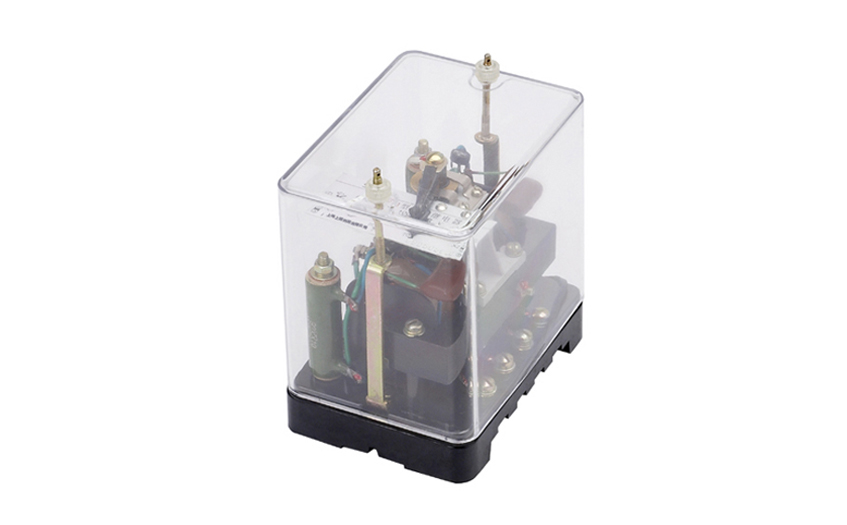

LY-34电压继电器应用范围

LY-34电压继电器为整流型瞬动电压继电器，用于继电保护装置线路中，作为欠电压闭锁启动元件，替代DJ-100A系列、DY-36C～DY-29C、 DY-35、36型低电压继电器。

LY-34电压继电器主要技术参数

●动作时间：继电器在0.5倍实测动作值时，动作时间不大于0.15s。

●触点形式：1动合、1动断、1动合1动断、2动合、2动断。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

LY-34电压继电器内部接线及外引接线图（正视图）

LY-34电压继电器外形尺寸及开孔尺寸
