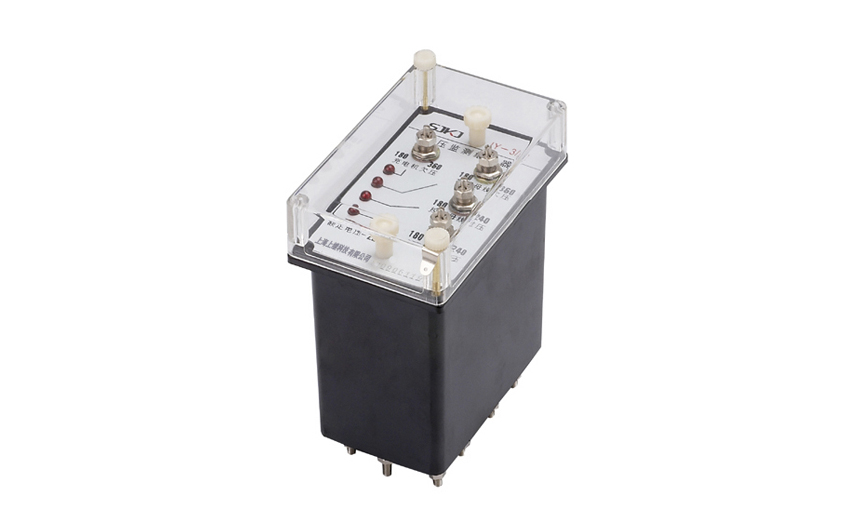

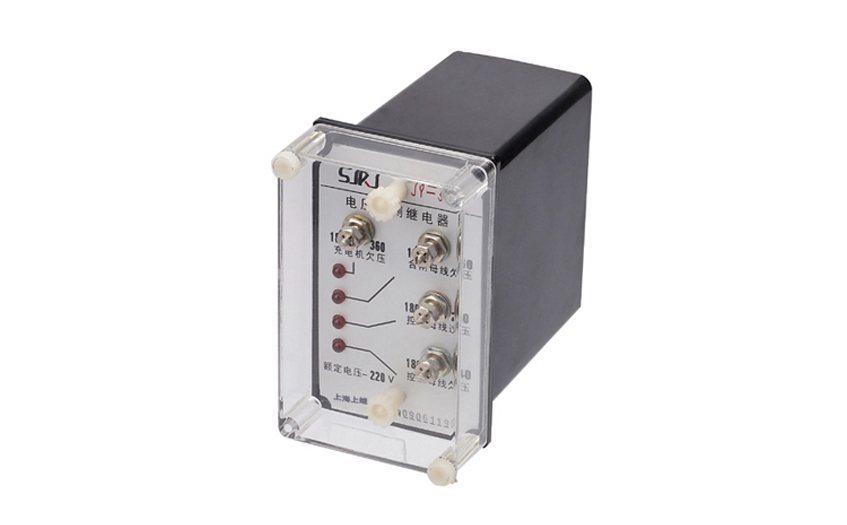

JY-3/1电压监视继电器应用范围

JY-3/1电压监视继电器是为了直流电源装置设计的电压监测专用继电器，在主回路电压(即控制母线电压)为180-240V时，可监测主 回路的欠电压或过电压状态，同时还可监测副回路(即合闸母线回路和充电机回路)在180-360V范围内的欠电压状态。

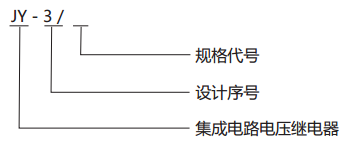

JY-3/1电压监视继电器型号

JY-3/1电压监视继电器主要技术参数

●额定值：直流电压额定值(接蓄电池)200V(③为正极；⑨为负极)

●整定范围：主回路(①、⑨端子之间，即控制母线电压)电压整定范围为：180~240V；副回路（⑤、⑦与⑨端子之间，即充电机电压和 合闸母线电压)动作电压整定范围为：180~360V。

●动作一致性：不大于3％。

●返回系数：过电压回路返回系数不小于0.95；欠电压回路返回系数不大于1.05。

●动作时间：过电压回路施加1.1倍整定值时动作时间为1.5s；欠电压回路施加激励量从整定值突变到0.5倍整定值时动作时间为1.5s。

●功率消耗：当电源回路施加额定值时，产品的功率消耗不大于15W(使所有继电器都动作）。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输 出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

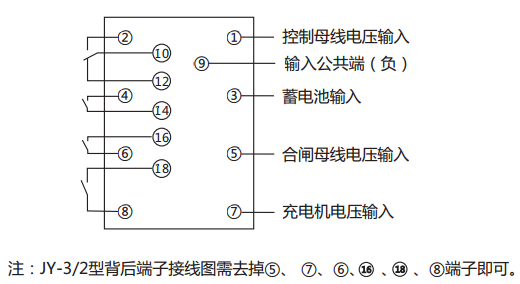

JY-3/1电压监视继电器内部接线及外引接线图(背视图)

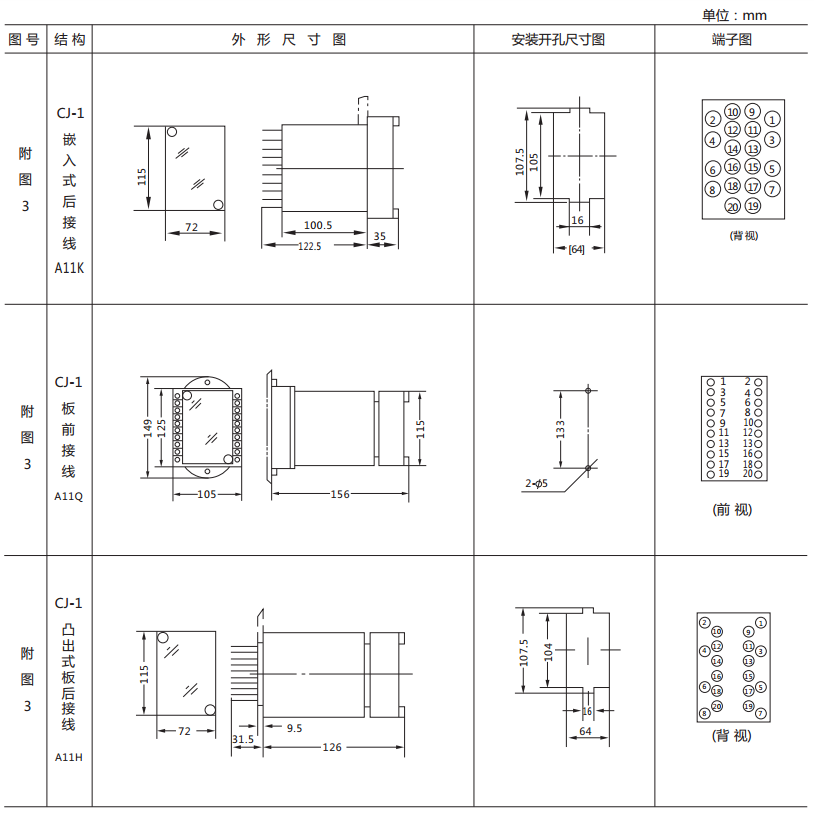

JY-3/1电压监视继电器外形尺寸及开孔尺寸
