DY-36/Z电压继电器概述

1.DY-36/Z电压继电器用途

DY-36/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

2.DY-36/Z电压继电器规格及整定范围如下表1

DY-36/Z电压继电器结构及其特点

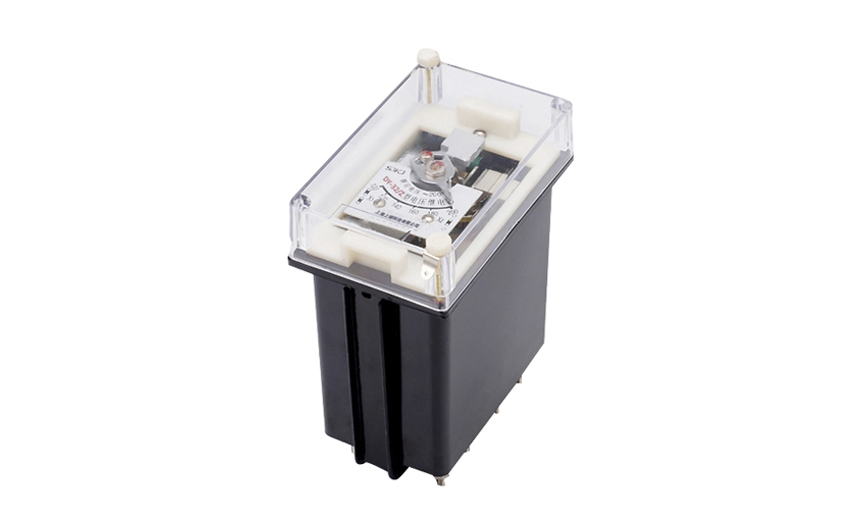

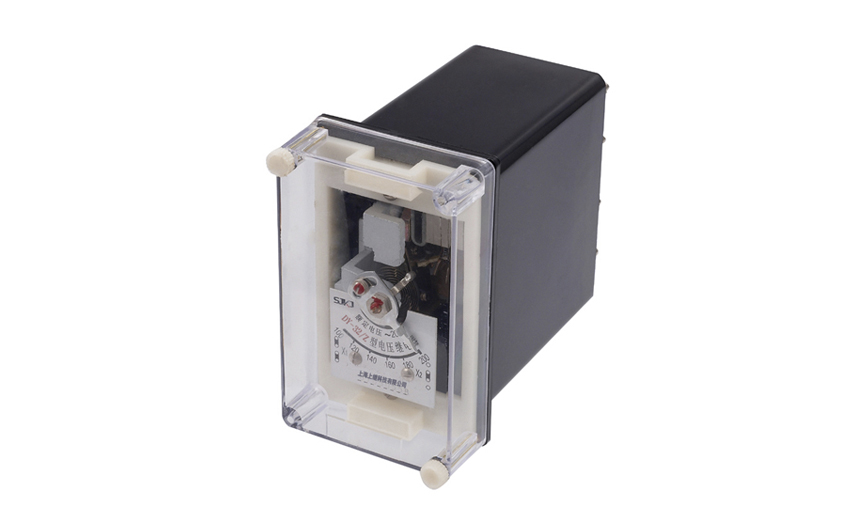

DY-36/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

DY-36/Z电压继电器动作原理

DY-36/Z电压继电器采用整流型原理，磁系统有两个线圈，线圈出头接在整流桥输出端，两个整流桥输入端接在底座端子②、⑥、④、⑧上，用户可 根据需要串、并联，因而可使继电器整定范围变化一倍。 继电器铭牌的刻度值及额定值是线圈并联时的，转动刻度盘上的指针，以改变游丝的机械反作用力矩，从而可以改变继电器的动作值。 继电器内部接线图如图1，端子接线图如图2。

DY-36/Z电压继电器的电气原理及工作原理

电气原理

电气原理图同内部接线图

其中：C1 C3--作为降压元件用

          C2 C4--作为滤波用

          D1 D2--改善返回系数

工作原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。

DY-36/Z电压继电器主要指标

返回系数不大于1.25。

动作电压一致性不大于5％。

动作时间不大于0.15s，即当工作电压为0．5倍整定电压时的动作时间不大于0.15s。

整定值误差不超过±5％。

DY-36/Z电压继电器接线与调试

所需仪器：交流电压表一只(0.5级)，交流调压器一台。

a） 接线图如图

b） 调试：从最小整定值开始，即先将指针指向最小整定值处，检查接线无误，并将调压器调至零，接通电源，调调压器使其电压逐渐增大至高 于整定值，然后再慢慢减小电压观察其动作，记录动作值，然后调大电压记录返回电压，从而计算出返回系数。然后将指针指向第二、三、四、五点 整定值处。如上调试。

DY-36/Z电压继电器工作条件

1.环境温度为-25～40℃；

2.大气压力：80～1l0kPa；

3 .相对温度；最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃，且表面无疑露。最高温度为40℃时，平均最大相对湿 度不超过50％。

4. 使用地点出现的振动响应量和冲击响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定 的I级严酷等级。

5. 使用地点应具有防御风、雪、雨、沙的保护设施，无腐蚀性气体和爆炸气体。

DY-36/Z电压继电器使用和维护

继电器使用前，需去掉外壳，检查有无在运输中产生的损坏：如动片碰到磁板、游丝各圈相碰、动片轴上的摩擦等，为此，将继电器的指针整定在 第一整定点上，用手将可动系统往磁板方向移动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进行必要的调整和整定。

继电器在重新调整时，必须保证：

1.可动系统的轴向活动量在0.15～0.3mm之间。

2. 动片与磁极间的气隙，应当保证继电器在规定的任何情况下，动片和磁极不得相碰。

3. 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

4. 当指针由第一刻度值旋向最终刻度值时，游丝各圈不得相碰。

5. 继电器动作时，桥形触点应在静触点的中心线上滑动，公差±1mm，动、静触点总气隙不小于2mm。

6. 静触点和限制片之间的距离不大于0.3mm。

7. 不宜润滑继电器的轴和轴承。

8 .不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的柔软的布片擦干净，避免用手指接触触点。

DY-36/Z电压继电器外形及开孔尺寸
