JCDY-2A/C直流电压继电器应用范围

JCDY-2A/C直流电压继电器系JCDY-62直流电压继电器改进型，除具有原继电器的特点外，集过电压保护、低电压闭锁于一体，可广泛用于直流屏、镉镍电池屏，作直流系统工作状态监视自动调节的测量元件。

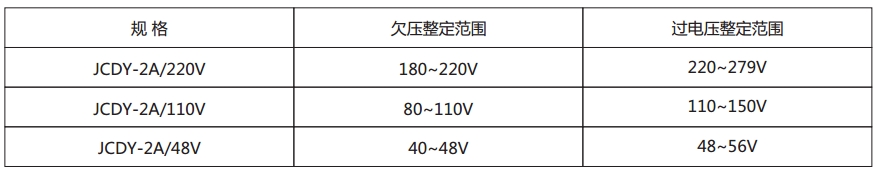

JCDY-2A/C直流电压继电器主要技术参数

●额定直流电压：220V、110V、48V。

●返回系数：过压97-99％；欠压101-103％。

●动作时间：1.1倍动作值下动作时间不大于25ms；

●返回时间：1.1倍动作值下返回时间不大于25ms；

●整定误差：不大于±2％。

●功率消耗：不大于10W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。 输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

JCDY-2A/C直流电压继电器内部接线及外引接线图(背视图)

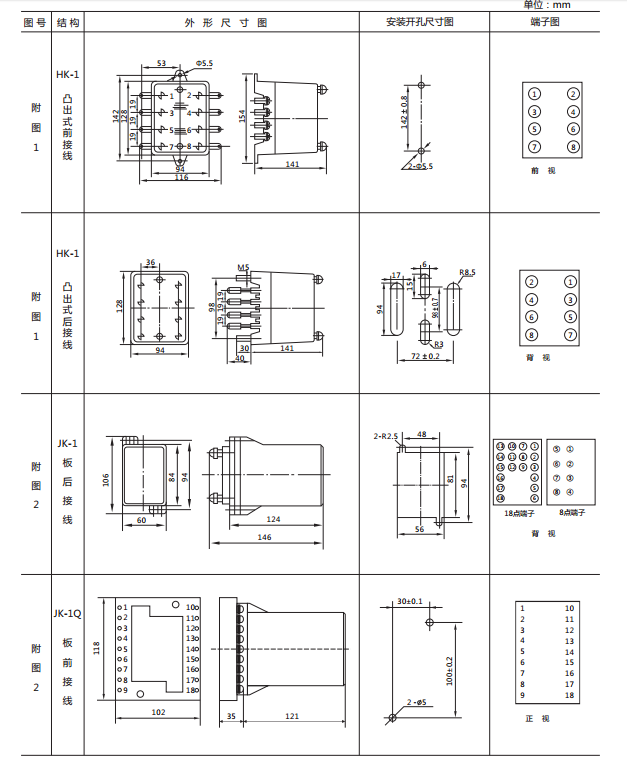

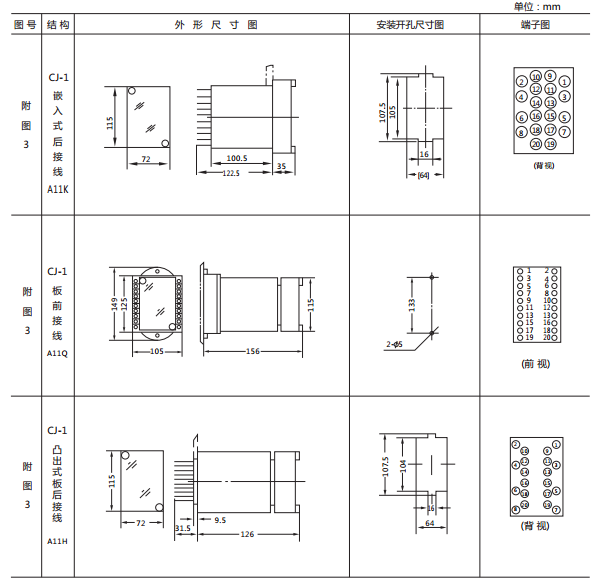

JCDY-2A/C直流电压继电器外形及开孔尺寸
