SSJ-21A静态时间继电器技术要求及工作原理-上海上继科技有限公司

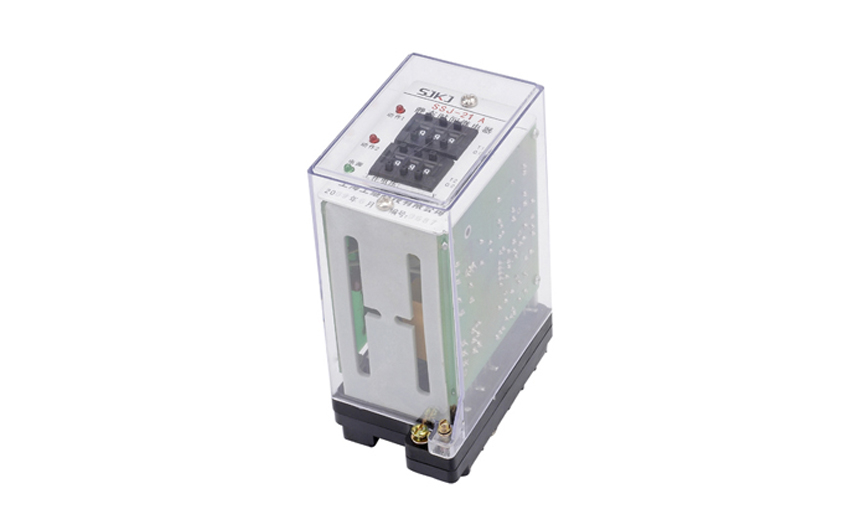

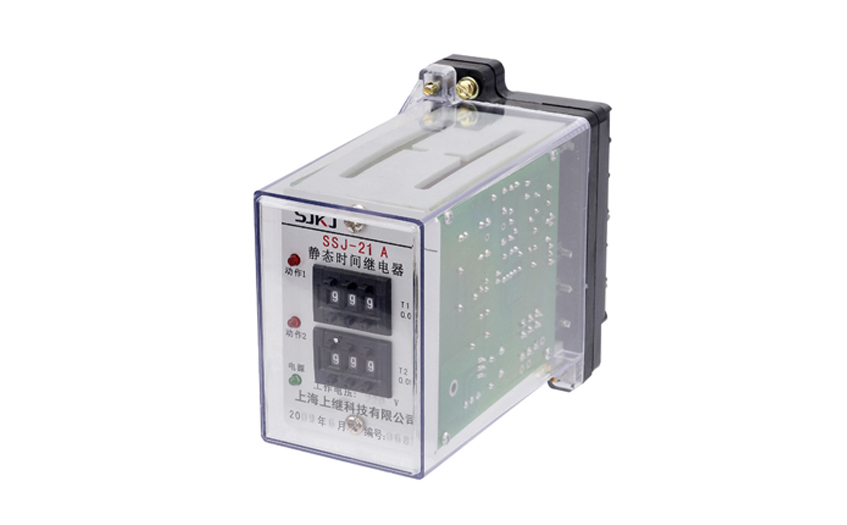

一，SSJ-21A静态时间继电器概述
SSJ-21A静态时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装量使被控元件得到所需延时。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,工作电源采用开关电源变换,交直流通用,完全可替代电磁型时间继电器
二，JJS-21A时间继电器工作原理
1、SSJ-21A静态时间继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同,仅整定方式不同,拔码开关的三位数乘以0.01 s或0. ls时间时基即为整定时间,改变整定值无需进行校验。
2、SSJ-21A静态时间继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成,通过BCD码拔码开关整定延时值。
3、SSJ-21A静态时间继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时信也严格符合整定值,具有极高的精度。
4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

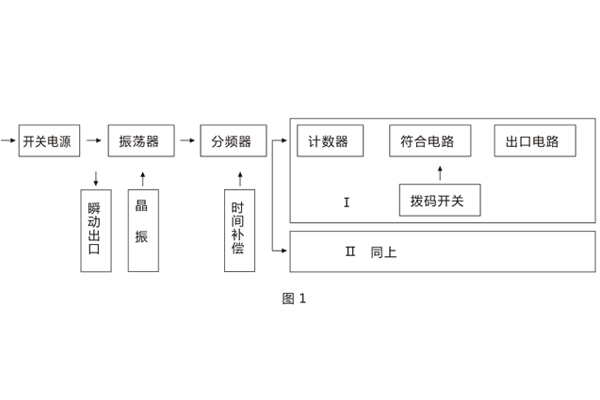

5、继电器原理图见图1。
三，SSJ-21A时间继电器技术要求
1、延时准确度
a、延时整定值的平均误差：在基准条件下，继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms；
平均误差=(5次测量平均值-整定值)/整定值×100%。
b、延时一致性：在基准条件下，继电器延时一致性不大于整定值的(3-10ms)。
c、在-10~50℃的温度下，任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。
2、工作电压：动作电压不大于额定电压的70%时，继电器应可靠工作。
3、继电器的返回时间切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。
4、继电器的返回电压 降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回。
5、功率消耗
DC48V，不大于2W；
DC110V或AC100~127V，不大于4.5W(6.5VA)
DC或AC220V，不大于8.1W(13VA)。
6、热性能要求
本系列继电器可长期通电工作，当环境温度为50℃时，可长期承受1.1倍额定电压值。
电源工作特性：电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象
