环网柜介绍-上海上继科技有限公司
环网柜应用
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜供电原理
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流，因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
环网柜的型号

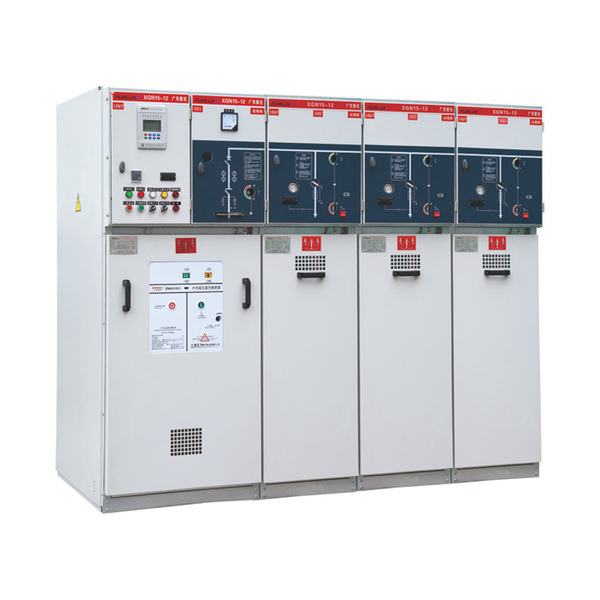

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15、SM6和FOX-HD系列。
环网柜所使用的微机保护装置选型
环网柜使用微机保护装置越来越盛行，由于环网柜体积小，且造价低廉，故需有一款性价比较高且实用的微机保护装置，RGP101通用型微机保护，是一款性价比较高且超薄的保护装置，为环网柜、箱变等柜体专用。
环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
