开关三极管能替代中间继电器么？

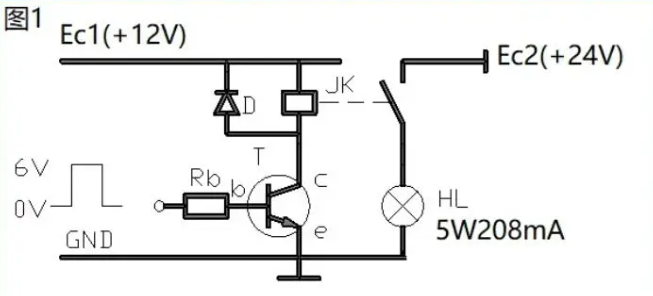

我们看图1：
图1中，我们看到了三极管T，因为控制对象是24V电压下的灯HL，其电流达到208毫安，普通中小功率的三极管当然不能直接控制，必须借助于继电器去控制。设继电器的吸合电流是10毫安，吸合电压是12V，再设三极管的共射放大倍数为30倍。注意到晶体管饱和后，Uce=0.3V，Ube=0.7V。
如此一来，我们就可以很轻松地控制HL灯的点燃与熄灭了。由图1我们看到，继电器的特点是可以分合控制较大电流和较高电压的负载；同时，继电器的多组触点还可以用来控制其它电路。我们先来建立一个概念，叫做转换深度h：断开电阻，接通电阻
断开电阻，RJT接通电阻h断开电阻，接通电阻h断开电阻，接通电阻对于有触点的继电器来说，而对于无触点的三极管和晶闸管和其它元器件来说， 。我们看到两者相差十分悬殊。
转换深度h越高，元器件在关断状态下的绝缘电阻也就越高，而在接通状态下元器件的发热就越低。所以晶体管相对继电器来说，它不能承受较高的工作电压，而继电器比晶体管要高得多；同时，当晶体管导通后，它的发射极与集电极之间存在0.3V的压降，因此晶体管在大电流流过时发热严重。继电器触头的带载能力比晶体管要大得多。我们再看第二个概念，叫做功率控制比Kp，它是受控负载的最大功率与信号最大功率之比。对于晶体管，Kp就等于电流放大倍数；对于继电器，Kp等于继电器触点最大控制电流与继电器线圈吸合电流之比。在图1中，晶体管的电流放大倍数为30
所以图1中的继电器，按常规它的触点在12V电压下的接通电流为2A，于是：可见继电器的功率控制比大于晶体管的功率控制比。许多晶体管的放大倍数可以达到100以上，甚至可以超过200。
但对于晶体管开关电路来说，稳定工作是第一位的，所以晶体管开关电路中的晶体管放大倍数一般取值为30到50，不建议超过50。继电器由于有触点，则在高原条件下，电弧不容易熄灭。所以在高原条件下，一般要用相同触点串联使用，以加长电弧长度，使之更容易熄灭。晶体管（晶闸管）中，则完全没有电弧，这是它的最大优势。也因此，在许多防爆要求高的场合，无触点电器会用得更多。
