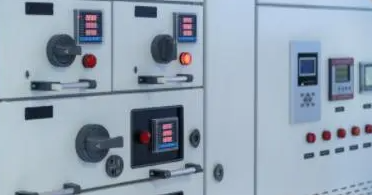

低压开关柜的结构和工作原理
低压开关柜是一种用于控制、保护和分配低压电力系统的设备，它广泛应用于工业、商业和住宅领域。低压开关柜的结构和工作原理如下：
低压开关柜的结构：低压开关柜由柜体、进出线部分、断路器部分、母线部分、继电器保护部分、仪表部分和辅助设备部分组成。
柜体一般采用钢板焊接或组合式结构，具有良好的机械强度和防护等级。进出线部分是连接外部电源或负载的接线端子，可以根据需要设置不同的接线方式。断路器部分是安装在柜体内的各种类型的断路器，如空气断路器、模塑断路器、负荷开关等，用于切断或接通电路，以及实现过载、短路和欠压等故障的保护。
母线部分是连接各个断路器的导电部件，一般采用铜排或铝排制成，可以承受较大的电流和短路电流。继电器保护部分是安装在柜体内的各种类型的继电器，如过电流继电器、过电压继电器、欠压继电器等，用于监测电力系统的运行状态，以及实现选择性保护和信号报警。
仪表部分是安装在柜体内的各种类型的仪表，如电流表、电压表、功率表、功率因数表等，用于显示电力系统的运行参数，以及实现测量和控制。辅助设备部分是安装在柜体内的各种类型的辅助设备，如照明灯、风扇、加热器、接触器、继电器等，用于提供柜体内部的照明、通风、加温等功能，以及实现辅助控制和信号转换。
低压开关柜的工作原理：泰昂能源低压开关柜的工作原理是根据外部控制信号或手动操作，通过断路器或负荷开关切断或接通进出线部分与母线部分之间的连接，从而实现对负载的控制和保护。
同时，通过继电器保护部分监测母线或负载的运行状态，并根据设定值进行比较判断，当发生异常情况时，通过断路器或负荷开关切断故障回路，并发出报警信号。此外，通过仪表部分显示母线或负载的运行参数，并根据需要进行测量和控制。
最后，通过辅助设备部分提供柜体内部的照明、通风、加温等功能，并实现辅助控制和信号转换。
低压开关柜是一种高效、安全、可靠的低压配电设备，它能够满足不同场合和不同用户的需求，是现代化工业生产和生活中不可缺少的一种设备。
