高压开关柜的基础知识之一
高压开关柜概念：
开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
高压开关柜正常使用条件：
环境温度：周围空气温度不超过 40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。环境温度过高，金属的导电率会减低,电阻增加,表面氧化作用加剧；另一方面，过高的温度，也会使柜内的绝缘件的寿命大大缩短，绝缘强度下降。反之，环境温度过低，在绝缘件中会产生内应力，最终会导致绝缘件的破坏。
海拔高度：一般不超过1000米；
环境湿度：日平均值不大于95%，月平均值不大于90%；
地震烈度：不超过8℃；
其它条件：没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
高压开关柜组成：
开关柜内电器元件：
一次电器元件（主回路设备）：
电流互感器简称 CT[如：LZZBJ9-10]；
电压互感器简称 PT[如：JDZJ-10]；
接地开关[如：JN15-12]；避雷器(阻容吸收器）；
隔离开关[如：GN19-12、GN30-12、GN25-12]；
高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]；
高压接触器[如：JCZ3-10D/400A型]；
高压熔断器[如：RN2-12、XRNP-12]；
变压器[如：SC(L)系列干变、S 系列油变]；
高压带电显示器[GSN-10Q型]；
绝缘件[如：穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]；
主母线和分支母线；
高压电抗器[如串联型：CKSC 和起动电机型：QKSG]；
负荷开关[如：FN26-12(L)、FN16-12(Z)]；
高压单相并联电容器[如：BFF12-30-1] 等等。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：
1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
A.母线室
包括：母线套管（支持、固定母线排，并使母线排对柜体绝缘）；主母线（汇集、分配电能）；
分支母线（从主母线引出的分支至断路器上口静触头）；静触头盒（支持、固定断路器上口静触头，并使上口静触头对柜体绝缘）
C.电缆室
包括：电流互感器（测量出线线电流值，为电流表、计量装置、保护装置等提供电流信号）；
出线高压电缆（出线侧通过高压电缆与用电负荷连接）。当设备需要检修，开关柜需要转至检修状态的，应使用三相接地线挂在出线铜排上，挂接地线前应注意核对确认设备开关后柜门，防止误入带电间隔，以及使用高压验电器验明确无电压。
手车式断路器本体：
① 手车底盘（支持断路器本体，使断路器在试验/工作位置移动，以及配合检修小车将断路器从手车室中拉出）。
② 手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面会详细介绍）。
③ 手车移动摇杆及移动操作插口：用于断路器在“工作、试验”两个位置的移动操作，将移动摇杆插入后，顺时针为将断路器推进，逆时针为将断路器摇出。
④ 断路器本体操作面板：本体分合闸状态指示（本体分合闸状态的机械指示，判断断路器分合状态的最准确标识）。
⑤ 手动分合闸按钮（只要断路器已储能，就可以通过此按钮进行分合闸操作）。
⑥ 本体储能状态指示（已储能、未储能的机械指示）。
⑦ 手动储能器（当自动储能回路无法动作时，可将手动储能杆插入，进行手动储能）。
⑧ 断路器合闸次数指示（显示断路器合闸的次数）。
⑨ 二次插件（断路器本体状态与继电器仪表室的连接枢纽，若不插上，则断路器分合闸状态无法反映到继电器仪表室操控面板及集控DCS上，无法使用继电器仪表室操控面板及集控DCS对断路器进行分合闸操作）。
⑩ 三相灭弧柱及上、下口动触头（接通和断开一次回路的主要部分）。
装置外观：
对话界面（液晶显示屏），循环显示装置信息、保护模拟量、测量模拟量的各测量值；
“运行”“通讯”“动作”“告警”“合位”“分位”表示信号灯光指示状态；
运行：装置正常运行时，该灯闪烁；灯长亮或长灭表示装置已停止运行不能正常工作。
通讯：装置CAN通讯正常时，该灯长亮，长灭表示装置通讯已停止。
动作：装置保护动作后，在液晶显示屏显示动作信息，并使动作信号指示灯常亮。保护动作使断路器跳闸后，需排除故障，按下“复归”键将动作信号复归后才能再次操作断路器合闸，否则断路器合闸回路闭锁无法操控。
告警：装置保护告警信号指示灯；
分位：装置跳闸回路监视信号指示灯；
合位：装置跳闸回路监视信号指示灯；
复归：用于对“动作”“告警”灯和保护动作信号的复归。

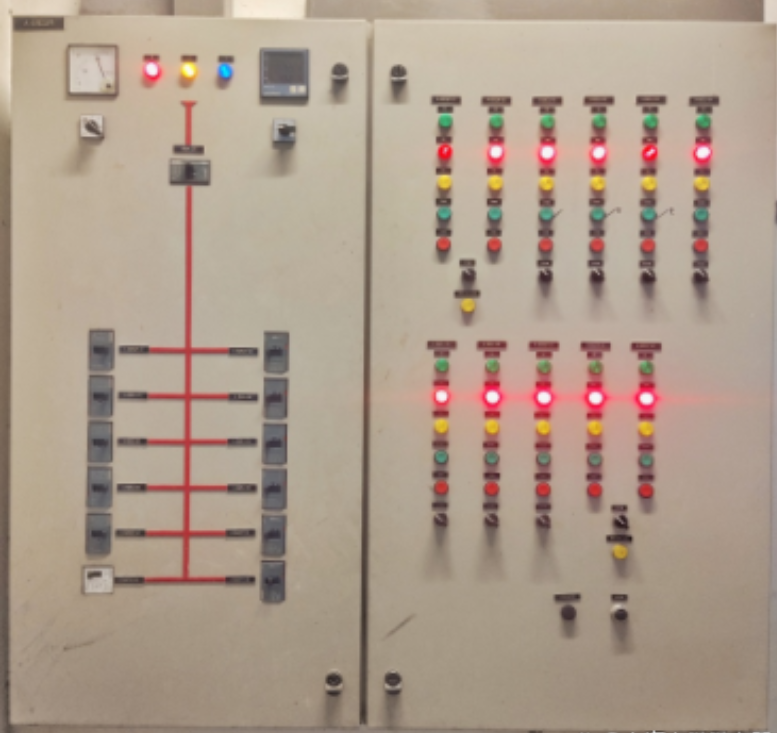

保护跳闸压板：退出后，当负荷设备出现故障时，综保装置只会发出报警信号，但不会使断路器跳闸。停送电操作中一般不需要变动，正常运行中应保持投入状态。直流小母线：为单个开关柜内电气设备提供直流电源，其总电源从直流系统馈线柜来（直流系统馈线盘→馈线盘小空开→高压柜内直流总空开1K、2K→直流小母线→段上各开关柜内直流小空开），6kV、10kV共用该段的柜顶直流小母线，1K、2K在6kV电源进线断路器柜继电器仪表室内，各开关柜内直流小空开有：
F11：（开关柜分闸、合闸回路控制电源，不合或失电后无法通过DCS集控或就地操控面板控制分合，操作票中叫“控制电源”小空开）。
F12：（综合保护测控装置电源，不合或失电后设备失去保护，DCS画面开关状态、电气参数失效、无法通过DCS集控画面操控开关分合，操作票中叫“综保电源”小空开）。
F13：（储能装置电源，真空断路器才有，不合或失电后真空断路器无法自动储能，操作票中叫“储能电源”小空开）。
交流小母线：为单个开关柜内电气设备提供交流电源，其总电源从380V工作段来（ 380V工作段抽屉开关→高压室柜内交流总空开5K→交流小母线→段上各开关柜内交流小空开）， 6kV、10kV共用该段的柜顶交流小母线，K5在6kV电源进线断路器柜继电器仪表室内，各开关柜内交流小空开有：
F31：（开关柜状态智能操控装置（简称综显装置），柜内照明，柜内电加热器的电源，不合或失电后其所接设备无法正常工作，综显无开关位置状态显示，操作票中叫“综显电源”小空开）
电压小母线：为单个开关柜内综保装置提供电压信号，其总电源从该段母线PT柜二次回路来（母线段PT二次绕组→母线段PT二次绕组小空开→电压小母线→段上各开关柜内直流小空开），柜内电压小空开有：
1ZKK～3ZKK或4ZKK～6ZKK：不合或失电后综保装置便失去电压信号（会相应发出报警信号），使设备失去电压保护，也会引起保护误动作。操作票中叫“电压信号”小空开。
柜顶各小母线的送电应在母线送电前完成，正常运行中不允许断电。
二次回路接线端子排，二次设备线缆相互连接的枢纽。
