BS-7B型时间继电器

来源:未知   作者:上继    发布时间: 2017-05-08 08:10   浏览: 1314

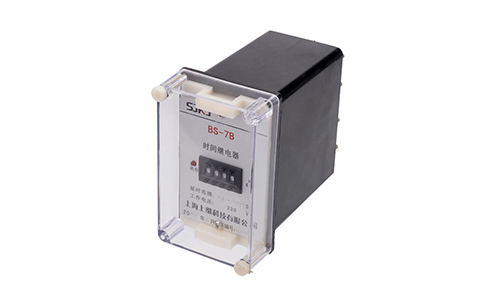

BS-7B型时间继电器

BS-7B时间继电器用于各种控制和保护电路中，起自动延时转接电路作用。

继电器采用标准的结构，所有元件安装在可以插拔的机芯上。同一机芯可以有四种结构形式，即A11K为嵌入式安装；A11P为拼块嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线。继电器外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的整定位置和发光二极管灯亮或灭，指示继电器动作与返回。取下有机玻璃盖，调节电位器旋钮可以方便地改变延时整定值，拔出机芯可方便地进行维修。

BS-7B型时间继电器是BS-7A时间继电器的更新产品，与BS-7A相比较具有延时精度高、高低温性能好、功率消耗小、抗干扰能力强、可靠性高、调试简单、维护方便等特点。继电器无需接地端，给用户使用带来方便，也消除了不可靠因素。BS-7B继电器外部接线端子与BS-7A相同，但无需外附电阻。
