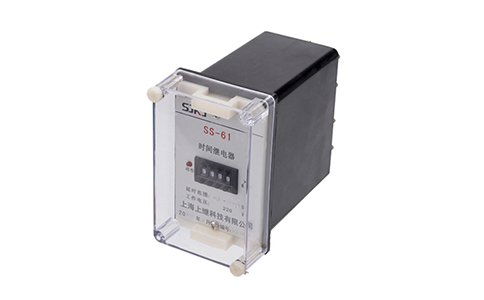

SS-61、SS-62型时间继电器
SS-61、SS-62型时间继电器主要用于各种控制和继电器保护电路中，达到自动延时转换电路的目的。
产品采用标准的结构，所有元器件安装在可以插拔的机芯上，同一机芯可以有四种结构形式，即A11K嵌入式；A11P拼块嵌入式；A11H突出式后接线；A11Q突出式前接线。产品外壳为黑色胶木，盖子为透明的有机玻璃，可以清楚地观察到产品的整定位置及发光二极管的指示灯，指示产品的工作和动作。取下有机玻璃盖，可以清楚地观察到产品的整定位置及发光二极管的指示灯，指示产品的工作和动作。取下有机玻璃盖，调节拔盘开关，可以方便地改变延时整定值，拔出机芯可以方便地进行维修。
额定电压
a.交流 50Hz，220、127、110、100V；
b.直流 220、110、48、24V。
延时整定范围：1~9999s。
触点形式：二转换。
动作值
a.在基准条件下，对于SS-61型产品，其动作电压不大于85%的额定电压；
b.在基准条件下，对于SS-62型产品，其动作电压不大于70%的额定电压。
返回值：在基准条件下，产品的返回电压不小于5%的额定电压。
动作整定值的平均误差
a.1~9s，在基准条件下，延时整定值的平均误差不超过±3%（取10次测量平均值）；
b.10~9999s，在基准条件下，延时整定值的平均误差不超过±1%（取10次测量平均值）。
环境温度变化对性能的影响
在额定电压下，在环境温度在-10~+50°C变化时，产品延时整定值与20±2°C时延时整定值的变差应不超过±3%。
输入激励量变化对性能影响
在周围环境温度为20±2°C时，当电源电压在标称范围变化时，产品各整定点的延时整定值与额定电压时的延时整定值的变差不超过±2%。
热性能
当环境温度为40°C时，产品施加输入激励量为1.1倍额定值的条件下，应能长期工作，不致对绝缘或其他电气元器件造成热损坏。
其他电气元器件造成热损坏。
对SS-61型产品，其线圈温升应不超过65K。
绝缘电阻应不小于300MΩ。
介质强度：耐受2kv、50Hz、历时1min交流试验电压无击穿或闪络现象；耐受5kv冲击电压无绝缘损坏现象。
触点性能：在电压不大于250V，电流不大于0.4A，时间常数为5±0.75ms的直流有感负荷电路中，断开容量为30W，触点应可靠动作104次。
