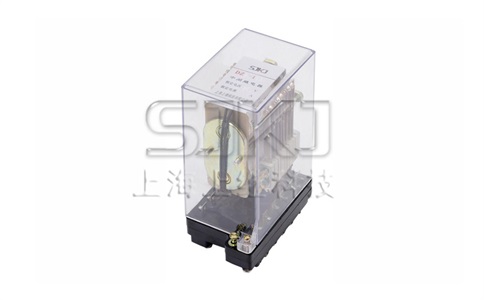

JZB-200系列静态保持中间继电器
JZB-200系列静态保持中间继电器(以下简称产品)，用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。
1.1主要特点
该产品采用集成电路原理构成，克服了电磁继电器的触点调节困难问题，而且其可靠性高，具有良好的抗振性，并可节约大量的原材料，减少了工作量，在一定程度上降低了劳动强度。产品采用A11、JK- 1结构壳体，便于现场安装。
2 产品结构及原理
2.1产品结构
产品采用A11、JK-1两种壳体。A11壳体包括A11K嵌人式安装，A11P拼块嵌人式安装，A11H 凸出安装后接线和A11Q 凸出安装前接线四种结构形式; JK- 1有凸出式安装后接线和凸出式安装前接线可供选择。前盖为透明有机玻璃，取下壳盖，可方便地改变整定值; 拔出机芯，可方
便地进行维修。外形尺寸、安装开孔尺寸见附图。
2.2原理
该产品电压和电流激励量既可作为动作信号又可作为保持信号.该产品由电子元件和瞬动继电器组成。电压信号通过整流、滤波、稳压、比较等电路驱动光耦动作。电流信号通过整流和分流电路来驱动光耦，促使继电器动作。
3 技术参数
3.1额定参数见表1。
3.2 动作值与返回值
对于电压动作型产品在基准条件下，直流动作电压不大于70%额定值，交流动作电压不大于80%额定值，返回电压不小于5%额定值。对于电流动作型产品在基准条件下.动作电流不大于80%额定值，返回电流不小于5%额定值。
3.3 保持值: 保持电压不大于70%额定电压，保持电流不大于80%额定电流。
3.4 功率消耗
3.4.1在交流额定电压下产品的功耗不大于6VA，在直流额定电压下产品消耗的最大功耗不大于6W。
3.4.2 在0.25A、5A、1A、2A 的额定交流电流下产品单个电流回路的功耗不大于3.5VA;在4A的额定直流电流下产品单个电流回路的功率不大于6W。
3.4.3 动作后辅助电源功耗在交流额定电压下不大于6VA，在直流额定电压下不大于6W。
3.5 动作时间和返回时间产品的动作时间和返回时间分别见表2。
3.6 热性能要求
3.6.1对长期通电工作的发热元件，如电阻等，其表面温度不应超过150°C，且对相邻元器件不致产生有害的热影响。
3.6.2 当周围环境温度为常温时:
a.当电流保持回路中无电流流过时，产品的电压工作回路应能长期承受1.2倍额定工作电压; 电流保持回路允许承受三倍额定保持电流值历时5s,应无绝缘损坏;
b.当电压保持回路中无激励量时，电流回路允许承受三倍额定保持电流值历时5s,应无绝缘损坏。电压回路应能长期承受1.2倍额定工作电压。
3.7 触点性能
a.在电压不超过250V，电流不超过1A,时间常数为5ms±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W ;
b.在电压不超过250V,电流不大于3A的交流回路(cosφ=0.4±0.1)中，产品输出触点的断开容量为250VA ;
c.输出触点在上述的负荷条件下，其电寿命为5*10次。触点长期允许通过的电流为SA。
3.8 机械寿命
产品的输出触点不接负荷，应能可靠地动作及返回1*104次。
3.9 绝缘电阻不小于300MQ。
3.10介质强度: 2kV (有效值)、50Hz,历时lmin。
3.11冲击电压为5kV。
3.12 产品的型号及规格见表2。
4.结构端子图
4.1A11壳体端子接线图(正视图) 如图1、图2、图3、图4、图5所示。
(其中I、V 和AV分别代表电流回路、电压回路和辅助电压回路)
4.2 JK壳体的端子接线图(正视图) 如图6所示。
5 订货须知
订货时请指明产品的名称、型号、安装方式、工作回路额定值、保持回路额定值及辅助电压。
