中间继电器在不同线路中的不同作用

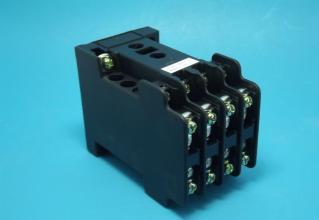

很多的人或许对中间继电器感到陌生吧，其实中间继电器在实质上就是一种继电器，主要由固定铁芯、动 铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳这几个部分组成。它的工作原理与普通的继电器极为相似，而中间继电器被委以重任，用于机电保护与自动控制系统上面，主要用来增加触点的数量和容量这两个数值，并且还可以在控制电路之间传递中间信号。中间继电器的应用主要分布在那些工业控制线路中与现代的家用电器控制线路中，我们常常在这几个地方能够见到中间继电器的身影。然而中间继电器可以一物多用，并且在不同的控制线路中中间继电器也会体现它不同的作用，中间继电器在不同线路中不同的作用主要体现在以下几个方面。
1.代替小型的接触器。
中间继电器的触点拥有带负荷的能力，如果负载的容量相对来说比较的小的话，中间继电器的作用就 发挥出来了，它能够很好的代替小型接触头使用，一些小家电都能受它控制。达到控制目的只是它的冰山一角，它还可以做到节省空间，并且使各种的电气的控制部分做的很精细。
2.增加接点数量。
在普通的电路控制系统中，只要往里面增加一个中间继电器，就会起到很大的作用，这样做不但可以轻松改变控制的形式和增加接点的数量，而且比较容易维修。
3.增加接点容量。
虽然说中间继电器本身所具备的接点容量被不是非常的大，但它还是拥有一定的带负载能力的，并且用中间继电器驱动所需要的电流又不是非常的大，所以中间继电器仍旧可以作为扩大接点的容量之用。在控制线路之中如果使用了中间继电器，便可以很好的控制别的负载，从而达到扩大控制容量的目的。
4.转换接点类型。
在控制线路中我们能够把一个中间继电器和原本的接触器的线圈并联起来，利用中间继电器的常闭接点来控制需要控制的元件，然后转换接点的类型，这样就可以实现需要接触器的常闭接点才能够达到控制的目的。
5.用作开关。
在控制线路中的有一些电器元件能够利用中间继电器来通断，然后用它的接点的开闭进行控制。最常见的这样的电气元件无非是彩电或者显示器中的自动消磁电路以及三级管控制，如果使用中间继电器通断的话，能够达到控制消磁线圈通断的作用。
6.转换电压。
在工业控制线路中通常的使用的电源是DC24伏特，而电磁阀线圈一般的电压则是AC220伏特。但是如果我们在其中加入安装一个中间继电器，便可以把直流与交流，高压与低压简单的区分开来，这样的话今后的维修时能够更加安全的使用。
7.消除电路中的干扰。
一些工业控制或者计算机控制的线路中虽说有着五花八门的干扰抑制措施，但是仍旧多多少少会存在着一些令人头疼的干扰在里面，如果在内部中安装一个中间继电器，这个头疼的问题就将会迎刃而解，达到了彻底消除干扰的目的。
