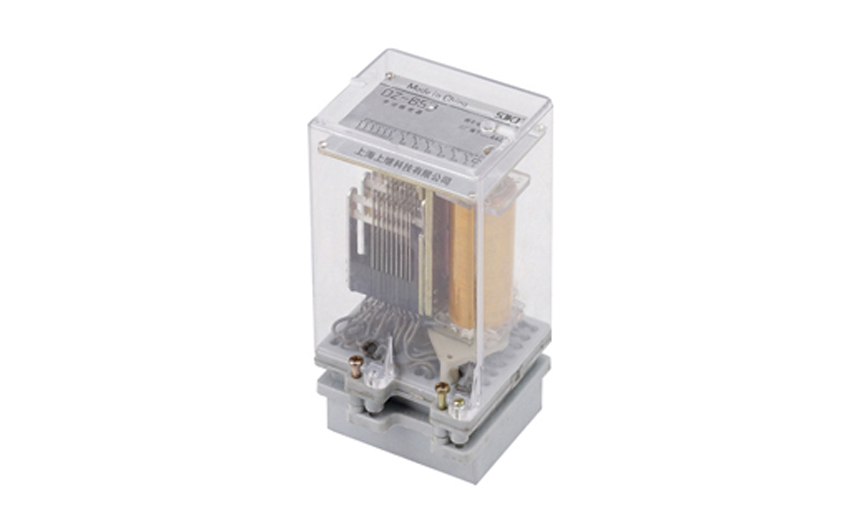

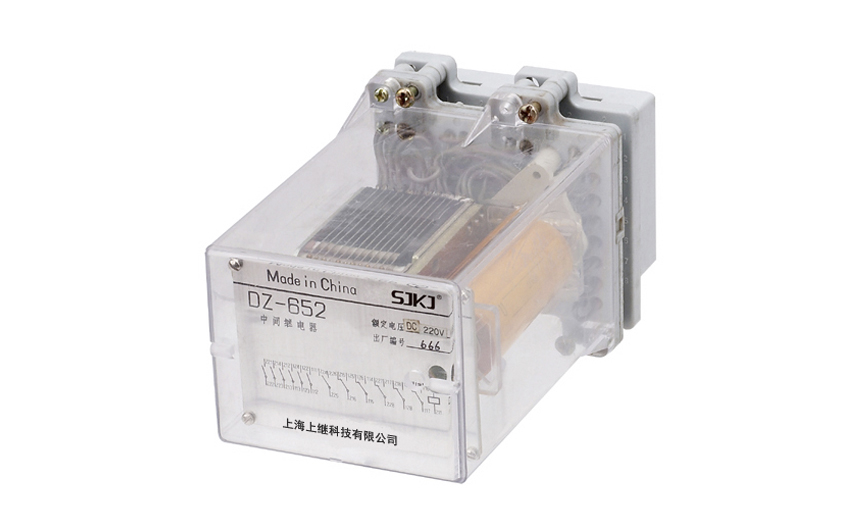

DZ-652中间继电器用途

DZ-652中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制范围之用。

DZ-652中间继电器特点

2.1提供多至15付动合或动断以及转换触点,可筒化继电保护及自动化控制方案,结构紧法;不必通过两个或多个继电器的串联或并联来增加触点数量。

2.2 通过罩壳上的小孔拔动行铁可以试验触点动作情况。

2.3线圈激励为直流

DZ-652中间继电器动作原理

DZ-652中间继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。

DZ-652中间继电器技术数据

4.1动作电压:<70%额定电压。

4.2返回电压: >5%额定电压。

4.3线圈功耗:<6W。

4.4触点长期允许通过5A电流;当通过电流的时间<200ms时,允许通过90A电流;当通过电流的时间为1s时,允许通过50A电流。

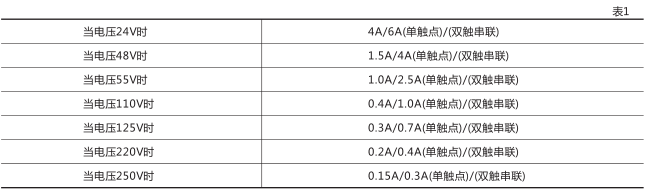

4.5触点断开能力: AC 250V时为5A(功率因数>0.4) , 250VA。

             DC: 250V2A L/R=40ms时, 45W。

4.6绝缘耐压: 50Hz, lmin, 2kV。

4.7冲击电压: 5kV。

4.8能承受5-15Hz中等震级的地震波冲击。

4.9额定电压及线圈阻值。

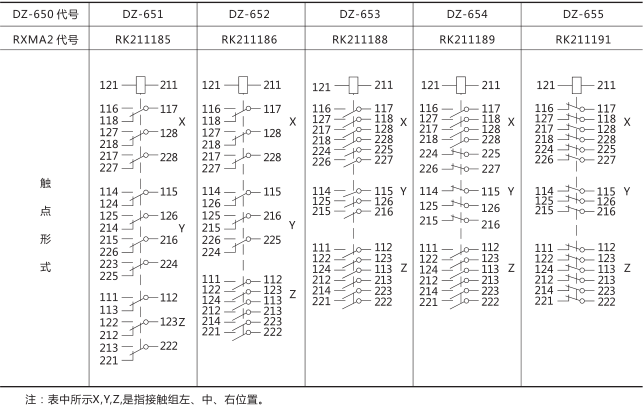

4. 10触点形式及特点

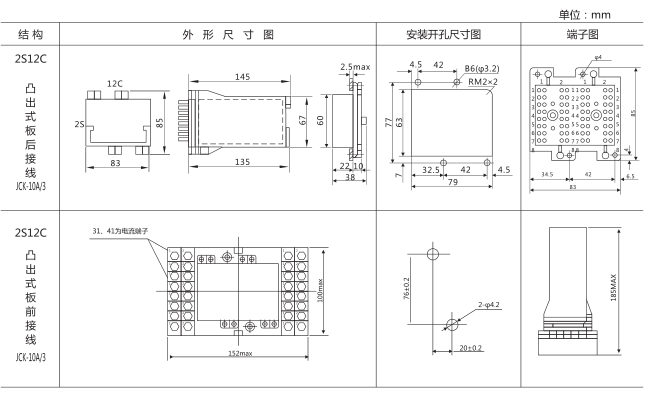

DZ-652中间继电器外形及安装尺寸
