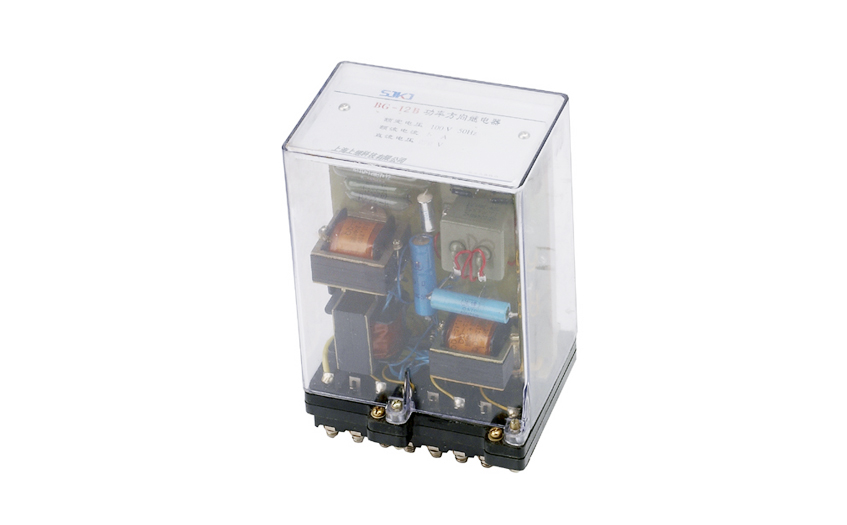

JPB-A数字式频率继电器概述

JPB-A数字式频率继电器主要用于电网或者发电机周率变化超过允许值时,发出切机或切除部分设备, 或部分用户的频率敏感元件, 确保发电机组的安全。

JPB-A数字式频率继电器型号分类及工作原理

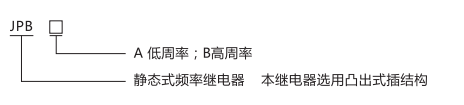

1、继电器型号分类及含义

�

2、工作原理

本继电器采用数字分频原理来确定基准频率,用以鉴别被测频率的数值。具有频率稳定度高、精度高、整定方便直观等优点。

JPB-A数字式频率继电器主要技术参数

1、额定电压100V,额定频率50Hz。

2、频率整定值误差不大于±0.015Hz。

3、整定范围: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定级差0.0125Hz。

4、返回系数不大于1.02 ,返回时l间不大于60ms。

5、输入工作电压(60-120)V。

6、延时动作时间整定范围为80ms-99.99s,延时级差10ms。

7、防止误动措施:

设有滑差闭锁电路整定范围3-50Hz/S;设有低压闭锁电路55V以下进行闭锁;设有中央报警信号触点。

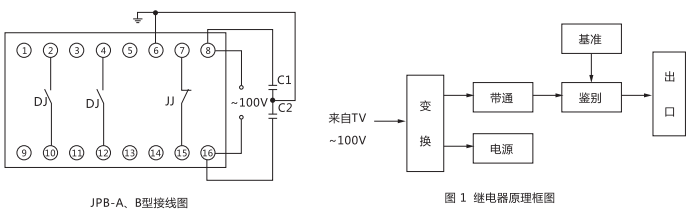

JPB-A数字式频率继电器内部接线图及外引接线图

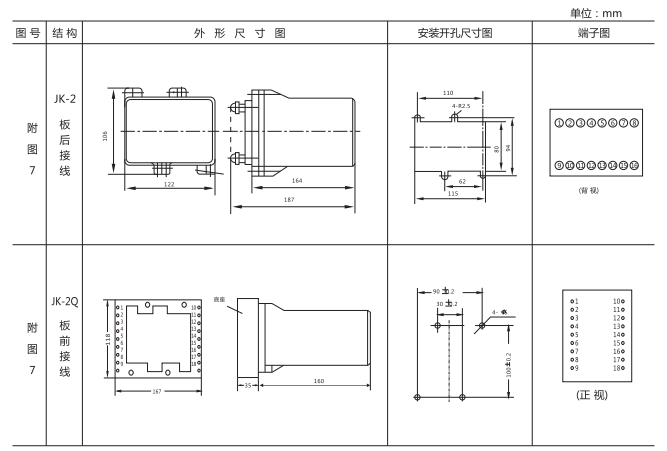

JPB-A数字式频率继电器外形及开孔尺寸
