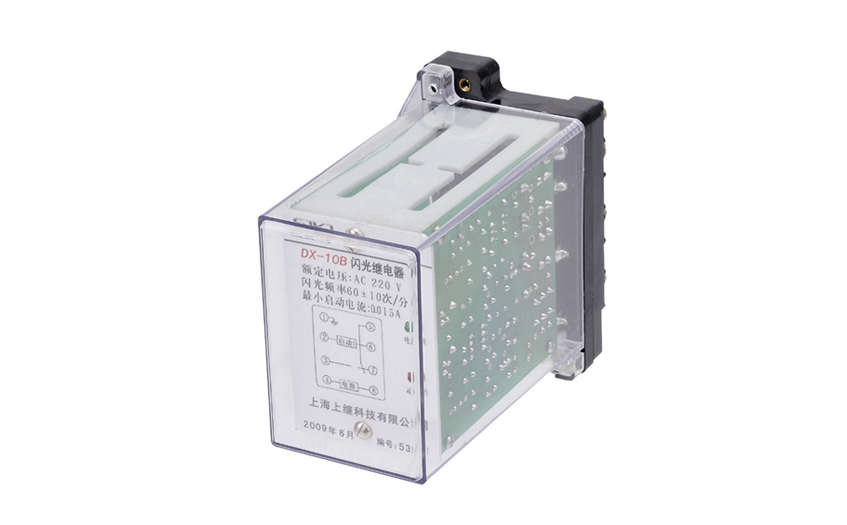

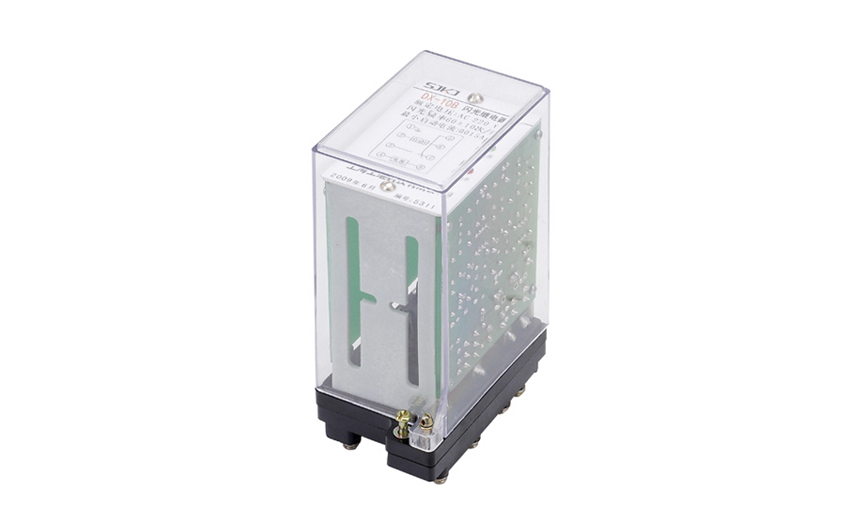

DX-10B闪光继电器应用范围

DX-10B闪光继电器用于电力系统断路器的位置信号灯不对应闪光，该继电器是为了适应当前推广使用发光二极管节能指示灯而设计。但也可通用于原有的各类白炽指示灯，是DX-1、DX-3型闪光继电器的更新换代产品。由于该继电器的适应能力强，起动电流小(10mA)特点，故也是其它各种报警电路中理想的报警继电器。

DX-10B闪光继电器主要技术数据

●继电器额定电压：直流220V或110V(交流220V或110V)。

●继电器闪光频率：每分钟100±30次可整定。

●继电器触点负载能力：220VAC、3A继电器最小起动电流10mA。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

DX-10B闪光继电器内部接线及外引接线图

DX-10B闪光继电器接线使用说明

●继电器与发光二极管信号灯配用时，如图(1)接线(B型结构)。

●如继电器与白炽信号灯配用时，将图(1)+SMl(18端子)改接成+SM2(17端子)其余不变。

●如采用如图(2)接线，当电源接通后，信号灯同样也能产生闪光信号。当XD-21发光二极管信号灯同时使用超过5盏时，为保证亮度，建议使用图(2)接线

DX-10B闪光继电器外形及开孔尺寸
