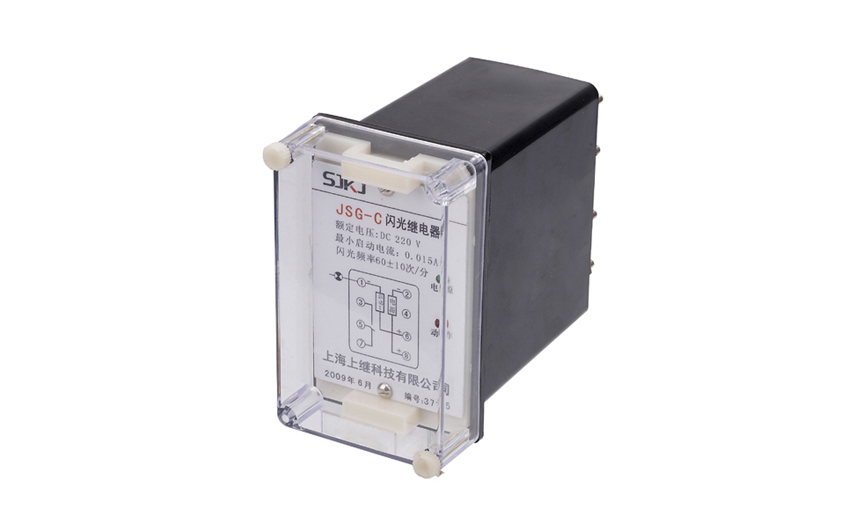

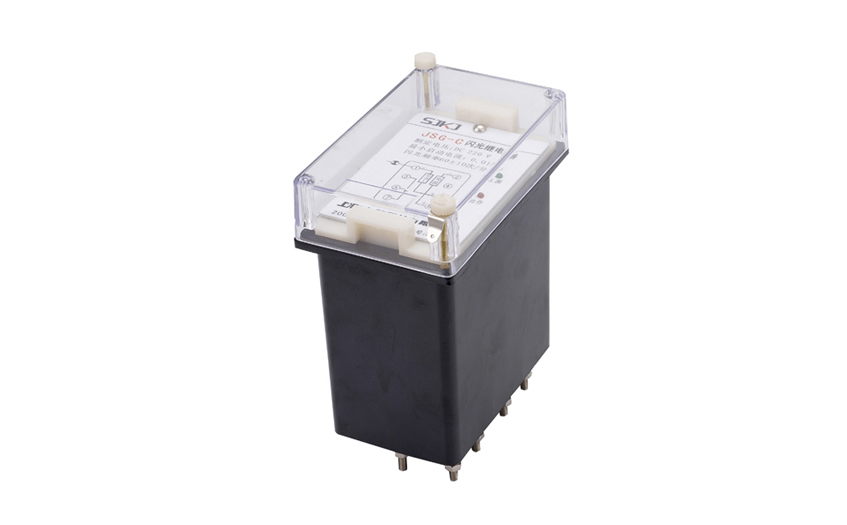

JSG-C型静态闪光继电器概述

JSG-C型静态闪光继电器用于信号回路。当启动回路接通后动作，触点周期性地接通和断开,从而使受控的信号灯发出闪光。

JSG-C型静态闪光继电器型号分类

1、型号命名及其含义

JSG-C型静态闪光继电器工作原理

继电器由取样、延时、执行等部分组成（见图１），装有二只发光二极管，分别监视电源和执行状况，继电器处在静态时，电源 指示灯发光，当启动信号加于启动端时，由于执行继电器的常闭触点处于闭合状态，启动回路接通；同时取样部分进行取样，取样信 号经延时后，使执行继电器工作，动作指示灯亮，执行继电器的常闭触点断开，启动回路断开，取样部分无输入信号；执行部分保持 一段时间后自动断开，动作指示灯灭，执行继电器常闭触点闭合，启动回路再次接通，取样部分又有信号输入……，如此重复上述循环， 执行继电器的触点周期性地接通和断开，产生闪光效果。

JSG-C型静态闪光继电器结构特点

本继电器采用进口集成电路等电子元器件，闪光频率稳定，不受闪光路数的影响；既可启动LED节能型信号灯，又可启动常规白 炽灯型信号灯；功耗小、工作可靠，启动电流范围宽,是目前电力系统中理想的更新换代产品。 JSG系列闪光继电器外引脚功能图（见图２）

JSG-C型静态闪光继电器技术指标及注意事项

1、闪光频率：60±10次／分。

2、最小启动电流：0.01A，最大稳定电流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V时≤1.5W；DC110V时≤3W；DC220V时≤5.5W

b、启动回路功率消耗：启动直流电流为2A时≤5.5W。

4、继电器的启动和执行由小型大功率继电器完成。

JSG-C型静态闪光继电器内部接线及外引接线图（正视图）

JSG-C型静态闪光继电器外形及开孔尺寸
