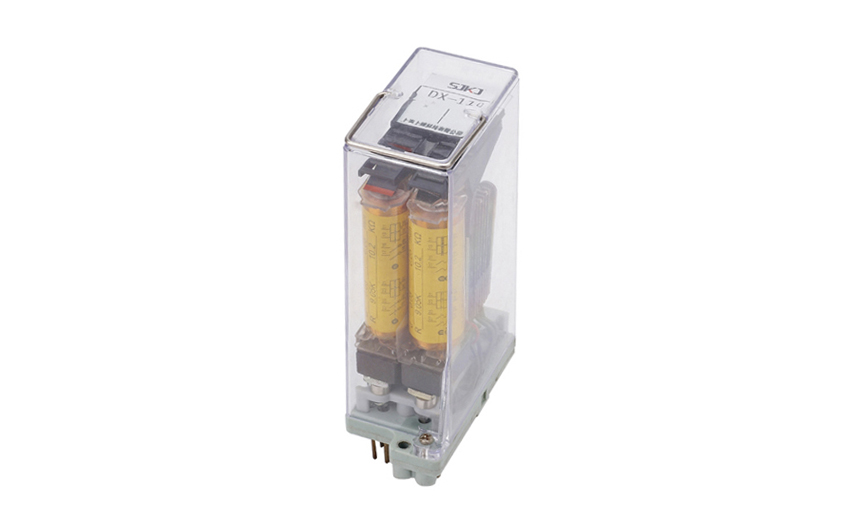

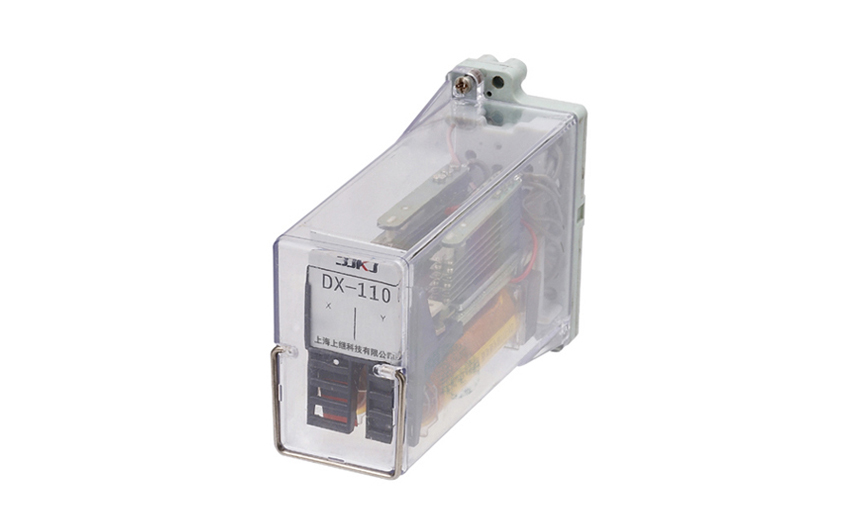

DX-111信号继电器用途

DX-111信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

DX-111信号继电器结构特点

2.1 外壳采用引进的Combiflex凸出式模数化插入结构。

2.2 信号牌为四条横条显示。颜色有红黄二种，显示清晰视角宽广。

2.3 具有机械掉牌信号，磁保持，电复归。

2.4 一个安装单元中可装二个继电器单元。

2.5 线圈为直流激磁。

DX-111信号继电器动作原理

继电器是在一个最小外壳内装有二个独立的信号继电器，该继电器为电磁拍合式，由电磁系统，接触系统及信号显示三部分组成。 当继电器线圈加入激励量后由于磁铁的磁力，使衔铁保持在吸合位置，触点闭合信号牌显示，信号为四条横条显示，颜色有红黄、荧 光色二种，当复归线圈上加入短时复归电压，继电器恢复至释放状态。

DX-111信号继电器技术数据

1、动作值：电压型<70％额定值；电流型<90％额定值。

2、复归值：<70％额定复归电压值。

3、动作时间：电压型30ms，电流型2倍额定电流为15ms。

4、线圈功耗：电压型≤1.5W，电流型≤0.1W，复归电压≤2W

5、电流型线圈能长期通入250％额定电流。

6、电流型动作掉牌的最短脉冲时间为40ms。

7、绝缘耐压：50Hz，1min，2kV；线圈与线圈间为lkV。

8、冲击电压：5kV。

9、能耐受5-15Hz中等震级的地震波冲击。

10、额定电压、额定电流及线圈阻值。

11、触点断开容量：DC当L/R≤40ms，250V，2A，50W。AC 250V，5A（COSφ=0.4）500VA。 如果增加触点断开容量可按表5内数据将触点串联。

12、继电器触点规格

DX-111信号继电器外形及开孔尺寸
