BS-30时间继电器应用范围

BS-30时间继电器,用于电力系统继电保护装置及自动化装置,作为延时控制元件,使被控制设备或电路技照预定的延时动作。

BS-30时间继电器主要技术数据

·额定电压: DC220V、110V、48V。

·延时范围: BS-31/3-10min; BS-32/5-20min; BS-33/6-30min; BS-34/1.5-5min

·延时一致性:不大于5%整定值。

·功率消耗:不大于15W。

·触点容量:正电压不超过250V.电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

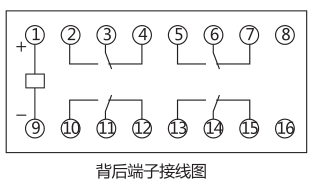

BS-30时间继电器内部接线及外引接线图

BS-30时间继电器外形及开孔尺寸
