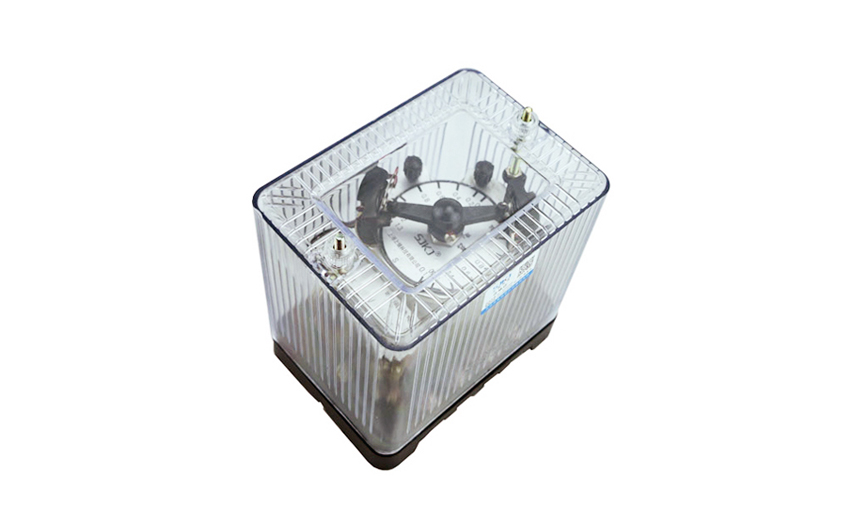

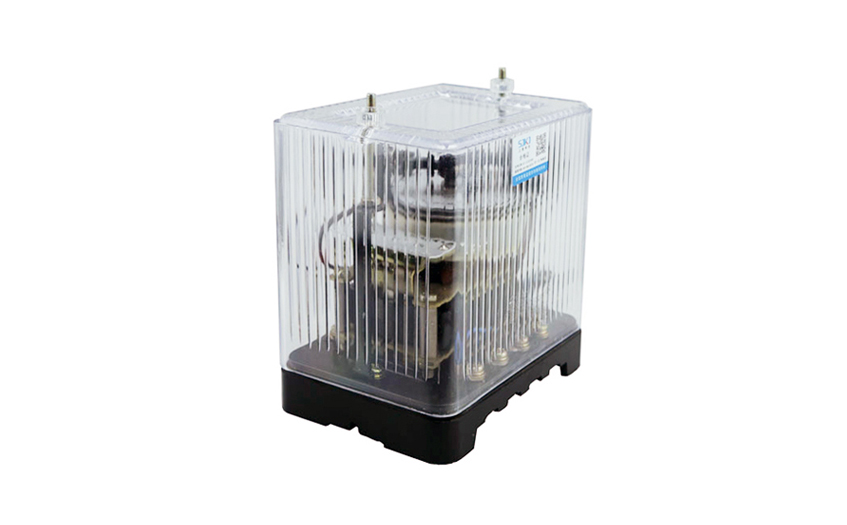

DSJ-13断电延时时间继电器应用范围

DSJ-13断电延时时间继电器用于交流操作的继电保护和自动化电路中,当电压大幅度降低或完全消失时, 以产生必要的延时,属断电延时继电器。

DSJ-13断电延时时间继电器主要技术参数

·动作值:不大于70%额定电压。

·返回值:不小于10%额定电压。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

DSJ-13断电延时时间继电器内部接线及外引接线图(背视图)

DSJ-13断电延时时间继电器外形及开孔尺寸
