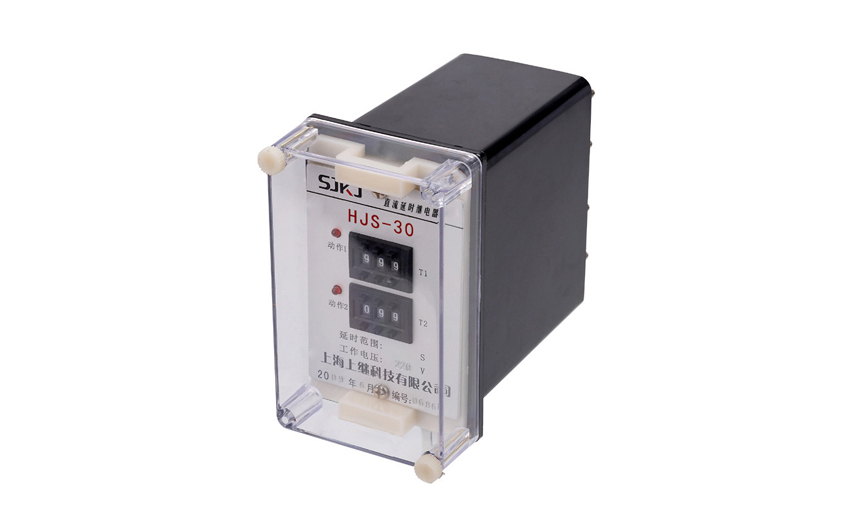

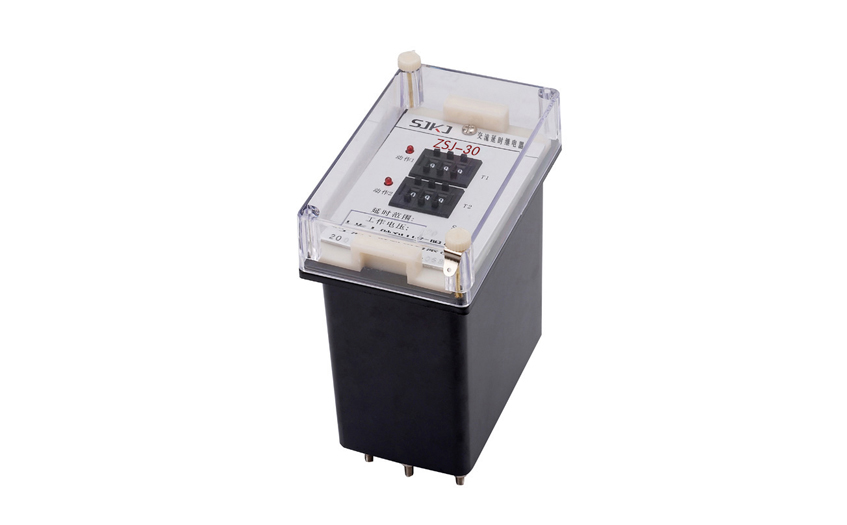

HJS(ZSJ)-30直流断电延时继电器用途

HJS(ZSJ)-30直流断电延时继电器用于直流操作的继电保护和自动化电路中,作为直流通电后瞬时动作断电后延时返回的时间元件。

HJS(ZSJ)-30直流断电延时继电器工作原理

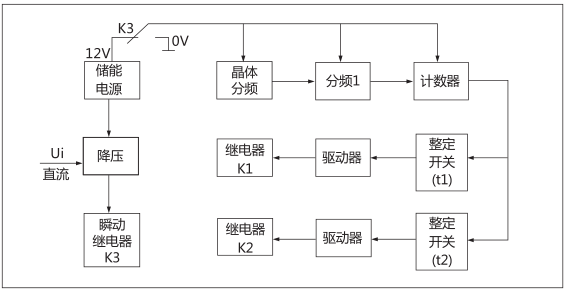

继电器的原理框图如图1所示。由图可见,继电器有晶体振荡器、分频器、计数器、 整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态) , 触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。

HJS(ZSJ)-30直流断电延时继电器使用方法

继电器面板图如图2所示 ,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2 ,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

HJS(ZSJ)-30直流断电延时继电器背后接线图

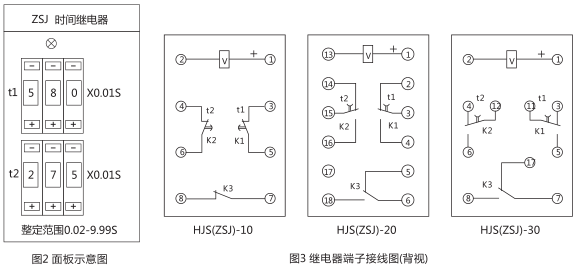

继电器的接线端子图如图3所示 ,图中触点为继电器失电后的状态,当加上额定直流电压时,瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反,当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

HJS(ZSJ)-30直流断电延时继电器主要技术参数

1.额定电压;直流220V、110V、48V、24V。

2.保证继电器触点可靠通电动作所需电压不大于70%额定电压。

3.保证继电器可靠断电返回的电压不小于10%额定电压。

4.在额定电压下继电器断电延时返回的延时误差, 在整定范围内不超过0.1%整定值+10ms.

5.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量5次,实测时间的最大值与最小值之差。

6.两付延时返回的触点可各自独立整定,时间整定范围均为0.02 -9.99s,而延时整定值可以不同或相同。

7.在额定电压下继电器消耗的功率不大于4W。

8.继电器允许长期承受110%额定电压。

9.继电器在电压不大于250V、电流不大于1A时间常数T= 5± 0.75ms直流有感电路中触点断开容量为30W。

10.继电器各电路与外露的非带电金属部分之间应能乘受有效值2KV,输入电路和角虫点之间应能承受1㎸ ,50HZ交流电压,历时1min实验,应无绝缘击穿或闪络现象。

11.继电器能在-10 °C- 40 °C温度范围内可靠工作。

12.继电器机械寿命10⁵次,电寿命10⁴次。

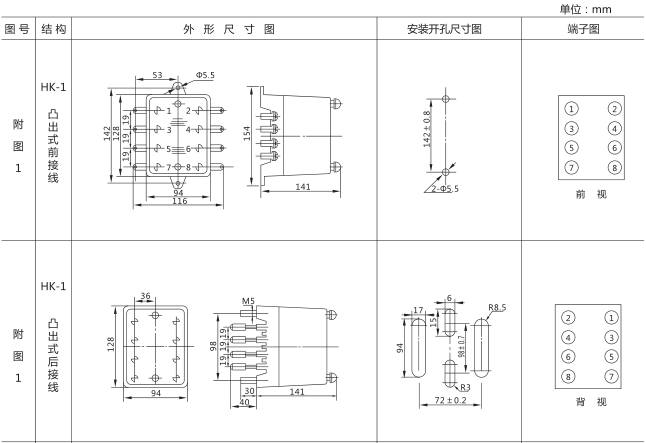

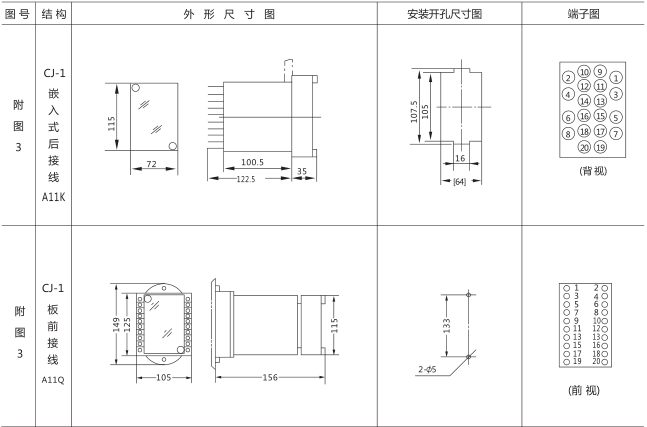

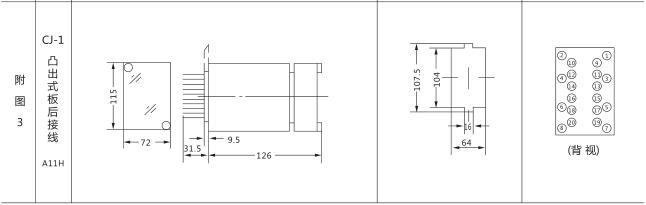

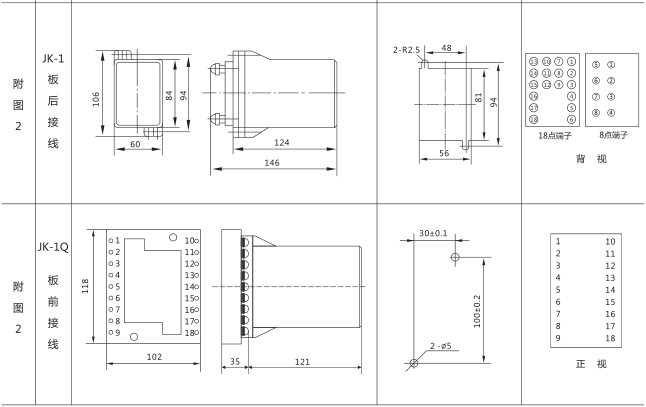

HJS(ZSJ)-30直流断电延时继电器外形及开孔尺寸
