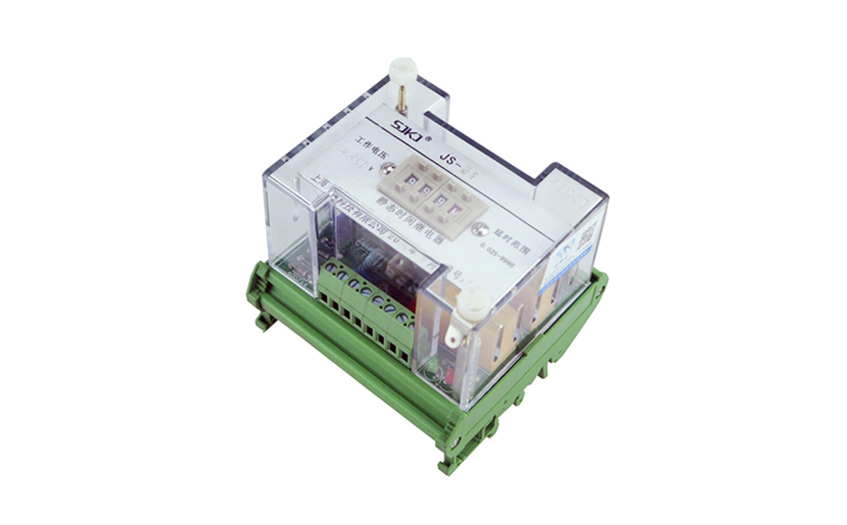

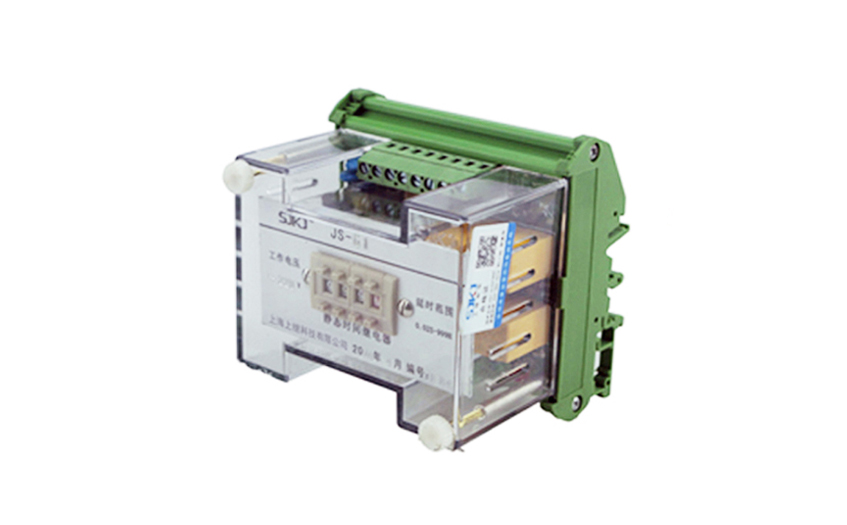

JS-G8端子排静态时间继电器概述

JS-G8端子排静态时间继电器采用英晶震荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电器保护缩短主保护和后备保护时间差提供保证，且整定范围更大，极差更小，直观方便，从0.02s到999h范围内都可以任意整定，均能保证精度，无须效验。主要用于各种保护和自动控制线路中，使控制元件的动作得到可靠的延时。

JS-G8端子排静态时间继电器工作原理

JS-G8端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拔盘的设定值的时基常数；当计数值与设定值同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动，当电源消失，出口继电器则返回。

JS-G8端子排静态时间继电器内部端子外引图及安装开孔尺寸
