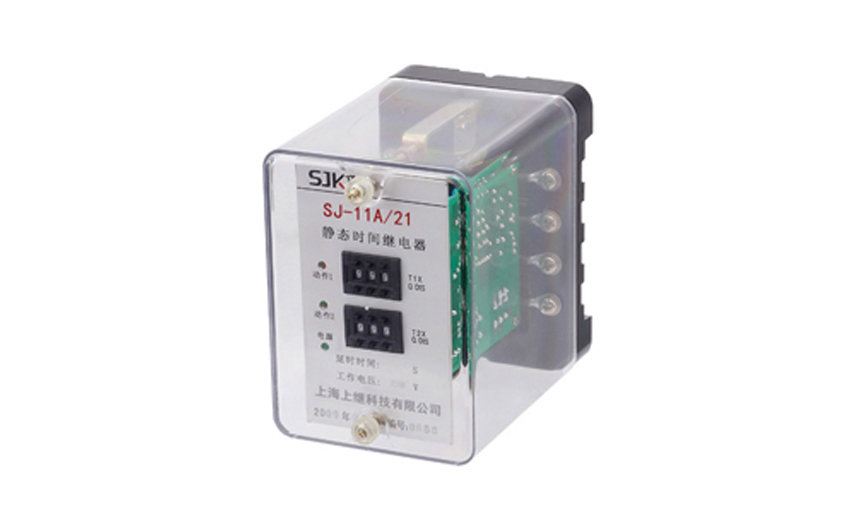

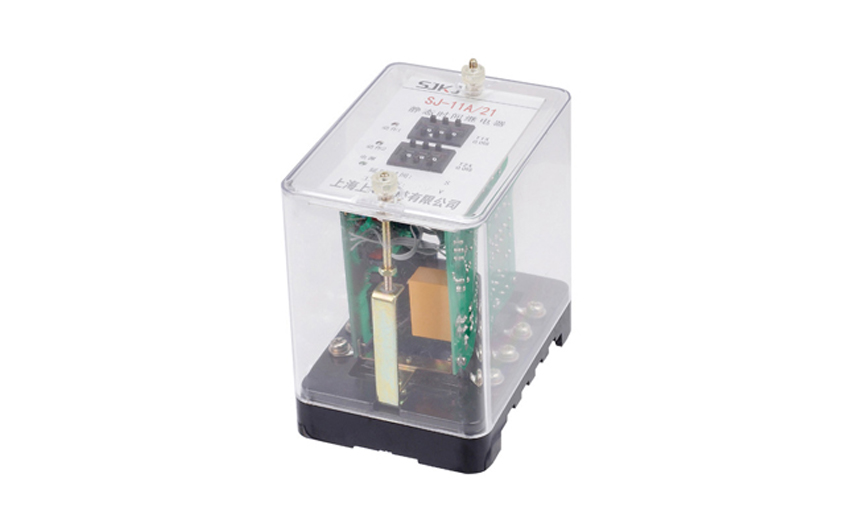

SJ-11A/21集成电路时间继电器概述

SJ-11A/21集成电路时间继电器采用石英晶体振荡器和CMOS集成专用电路 ，其延时精度远高于电磁型时间继电器 ，为电力系统继电保护缩短主保护和后备保护时间级差提供保证，该继电器外形、接线方式与DS电磁型时间继电器完全相同，是更新换代的理想产品、具有精度高、功耗小，动作时间准确，整定直观方便等优点。

SJ-11A/21集成电路时间继电器工作原理

SJ-11A/21集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振， CUP复位，从零开始正向计数，同时读取拨盘设定值的时基常数；当计数值与设定值同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动；当电源消失，出口继电器则返回，工作原理如下图所示：

SJ-11A/21集成电路时间继电器型号命名及含义

SJ-11A/21集成电路时间继电器主要技术参数

4.1  延时范围和级差   延时范围： 0.02S-9.99S、 0.1S-99.9S、1M-999M，无标注按0.1S-99.9S供货。

4.2  延时整定误差  继电器20℃±5℃时，施加额定电压下，继电器延时整定误差（包含一致性）:整定值≤100S时，误差<+0.1s;>100S时，误差＜±0.1%。

4.3  返回时间  用切断电路的方法，使继电器断电，继电器触点返回至始位置的时间不大于20mS。

4.4  电源电压允许变动范围   电源电压允许变动范围为额定电压低0.8~1.1倍。

4.5  触点容量

继电器输出电路的触点能断开电压不大于250V，  时间常数为5±0.75mS的直流有感负荷电路为80W ； 电压不大于250V的交

流电路（功率因数COSΦ为0.4±0.1）为300VA。继电器可长期接通10A。

4.6  环境温度  -10℃~+50℃

4.7  介质强度 继电器各导电端子连在一起对为露的非常电金属部分或外壳之间,能承受2000V(有效值0,50Hz的交流电压，历时1 分钟试验而无绝缘击穿或飞弧现象。

4.8  绝缘电阻 继电器各导电端子连在一起对外露的飞带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300MΩ。

4.9  电寿命继电器触点接于规定容量的电路负荷重，能可靠动作及返回，电寿命为10⁵次。

4.10  机械寿命 继电器不接负荷能可靠动作及返回，其机械寿命为10⁶次

4.11  功率消耗 在额定电压下，继电器功率消耗不大于5W。

4.12  抗干扰性能  继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

SJ-11A/21集成电路时间继电器内部接线图及外引接线图

SJ-11A/21集成电路时间继电器外形尺寸及开孔尺寸
