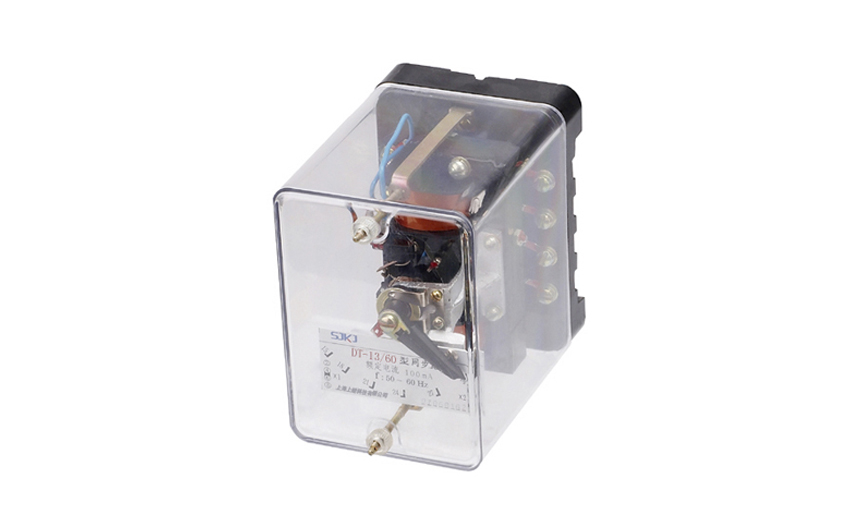

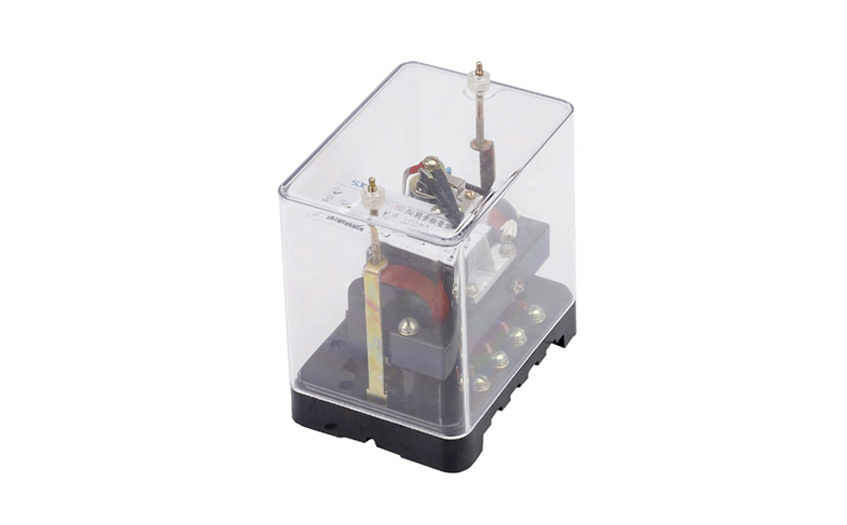

DT-13/120同步检查继电器产品概述

DT-13/120同步检查继电器用于两端供电线路的自动重合闸线路中,其作用在于检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

DT-13/120同步检查继电器产品参数

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

·返回系数:不大于0.8。

·功率消耗:不大于3.5VA。

·介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

·触点容量当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。

DT-13/120同步检查继电器接线图

DT-13/120同步检查继电器尺寸图
