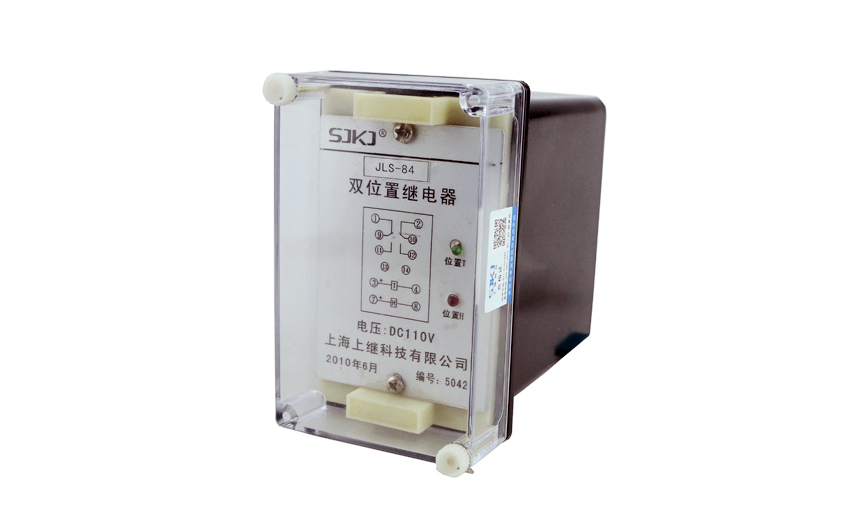

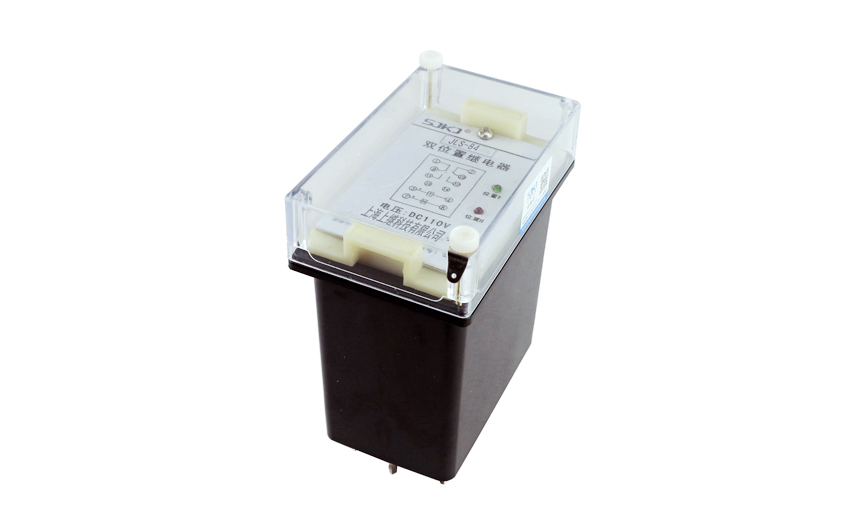

JLS-84/023A静态双位置继电器概述

JLS-84/023A静态双位置继电器用于交直流操作的各种保护与自动控制系统中,作为切换闭锁元件。

本系列产品采用进口双位置继电器组成,不需要任何繁琐的机械调整,安全可靠,并有可靠,并有分闸、合闸指示,分闸、合闸线圈由电流启动或电压启动,电流启动值从0.25A~6通用。接线时注意极性,简化了大量的规格,这样既方便设计安装,又利于配套。

JLS-84/023A静态双位置继电器型号及命名含义

JLS-84/023A静态双位置继电器结构

本系列产品安装尺寸与DLS-10B、 DLS-30A型完全相同,可直接替代。 DLS-40F、 DLS-5系列产品由于体积庞大,在使用中不方便,可采用JLS-86系列中接点形式一致而体积小的产品替代。当继电器线圈分别励磁动作时, 一组触点闭合,另一组触点断开,继电器在任何情况下保持一中状态。 继电器的可动系数由永久磁钢保持。

JLS-84/023A静态双位置继电器技术参数

5.1  规格见表:           定货时:只要注明动作电压值

5.2  动作电压不大于额定电压的70%。

5.3  动作电流不大于最小额定电流的80%。

5.4  在额定情动值下,动作时间不大于30mS。

5.5  功耗不大于6W。

5.6  触点性能

5.6.1 触点断开容量

继电器在电压不大于250V,电流不大于1A, T=5±0.75mS的直流有感负荷电流中触点断开容量为50W:电压不大于250V,电流不大于250A,电流不大于5A的交流为5A。

5.6.2 触点长期允许闭合电流为5A。

5.6.3 继电器输入激励量为额定值时,触点电路在DL478-92 «静态继电保护及安全自动装置通用技术条件»4.6.1条规定负荷下,能可靠动作及返回,其寿命次数为10⁵。

5.7  绝缘电阻  继电器的各导电电路连在一起与外露的非帯电金属部分及外壳之间,以及线圈电路与触点电路之间,用开路电压为500V的兆欧表测定,其绝缘电阻应不小于300M0。

5.8  介质强度  继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,以及线圈电路与触点电流之间,应能承受2KV,,50Hz的交流电历时1分钟试验,无绝线击穿或闪络现象。

5.9  重量  继电器的重量约为1Kg。

JLS-84/023A静态双位置继电器内部及外引接线图(正视图)

JLS-84/023A静态双位置继电器外形及开孔尺寸

JLS-81采用JK-1壳体, 见335员附图2。

JLS-84采用CJ-1壳体, 见336页附图3。

JLS-86采用SJ-4壳体, 见336页附图4。
