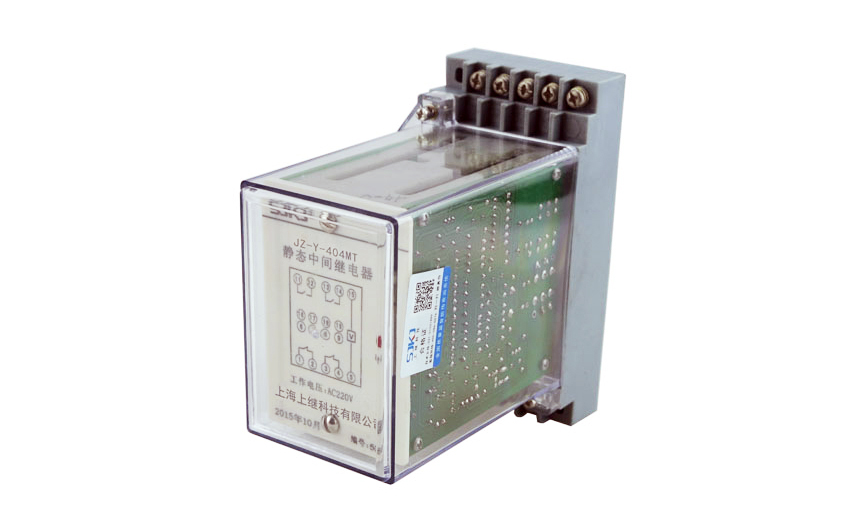

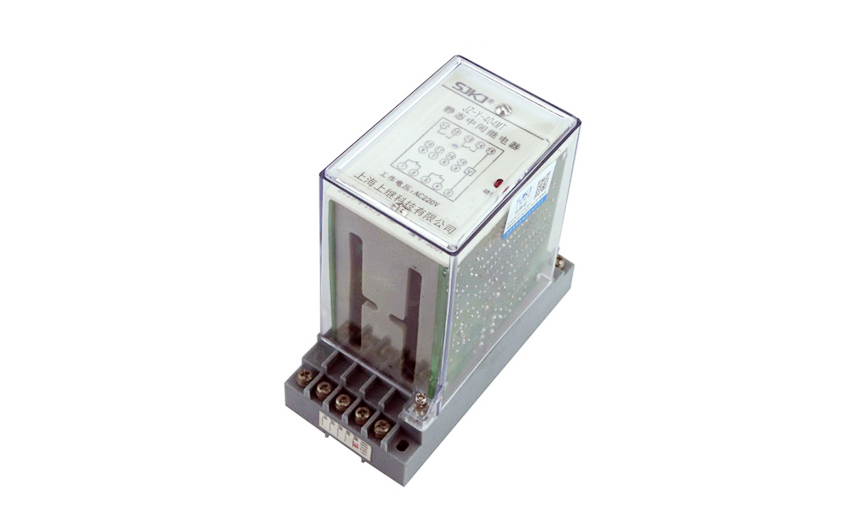

JZ-Y-404MT跳位、合位、电源监视中间继电器用途

JZ-Y-404MT跳位、合位、电源监视中间继电器适用于发电厂、低压配电系统开关及断路器的合位监视、跳位监视、电源监视、断路监视。本继电器工作电流很小,工作电压通用性强,基本能适合大部分开关及断路器的跳合位监视。

JZ-Y-404MT跳位、合位、电源监视中间继电器型号命名及含义

JZ-Y-404MT跳位、合位、电源监视中间继电器主要性能

3.1   采用高性能密封进口小型中间继电器:防潮、防尘、不断线、可靠性高。

3.2   动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回(可控性100%) 。

3.3   继电器动作后有灯光指示、电源指示。

3.4   继电器的电器寿命和机械寿命长。

3.5   绝线耐压水平高,触点接触电阻小。

3.6   抗干扰特性好,可使用于强干扰或电源电压质量很差的场所。

3.7   工作电流极小(≤2mA) ,工作电压范围较宽50V~300V(002型或202型) 。

JZ-Y-404MT跳位、合位、电源监视中间继电器技术条件

4.1环境基准条件

环境温度: 20°C±2°C

相对湿度: 45%~75%

大气压力:801Kpa~106Kpa

存储和运算过程中的机械温度: -25°C~+75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品:不含有席蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

4.2正常使用

环境温度：-25°C~+40°C

环境相对湿度：不大于90%

大气压力：801Kpa~106Kpa

4.3继电器额定值 工作电流：5mA不带辅助电源;工作电压范围80VDC~300VDC，(二组触点可降低到50VDC~300VDC)

4.4触点容量：DC110V, 0.5A

4.5保持值：50V~300V(002型)、80V~300V(220型或202型)

4.6功耗：220VDC下最大功耗≤1.1W

4.7绝缘电阻：用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ

4.8绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频500V, 历时一分钟试验,无击穿。

4.9 电寿命：DC110V, 50mA,10⁴次以上。

4.10机械寿命：触点无负荷300万次以上。

JZ-Y-404MT跳位、合位、电源监视中间继电器内部接线图

JZ-Y-404MT跳位、合位、电源监视中间继电器外形尺寸及开孔尺寸
