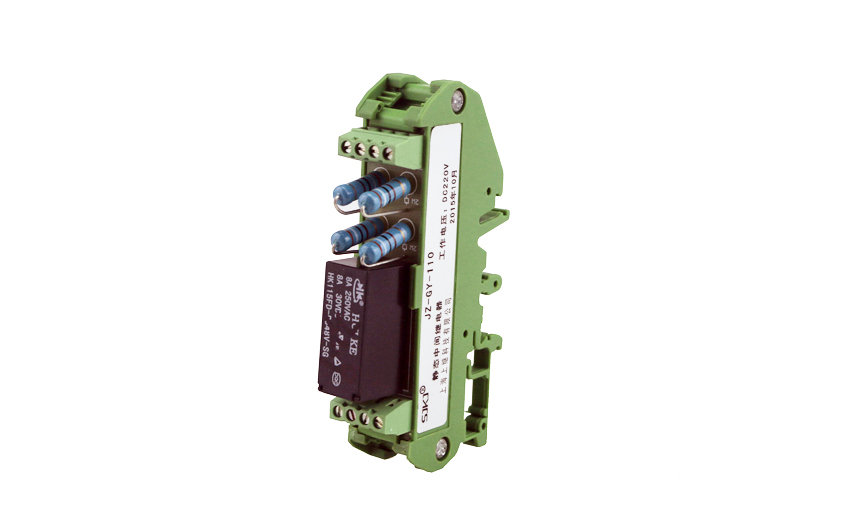

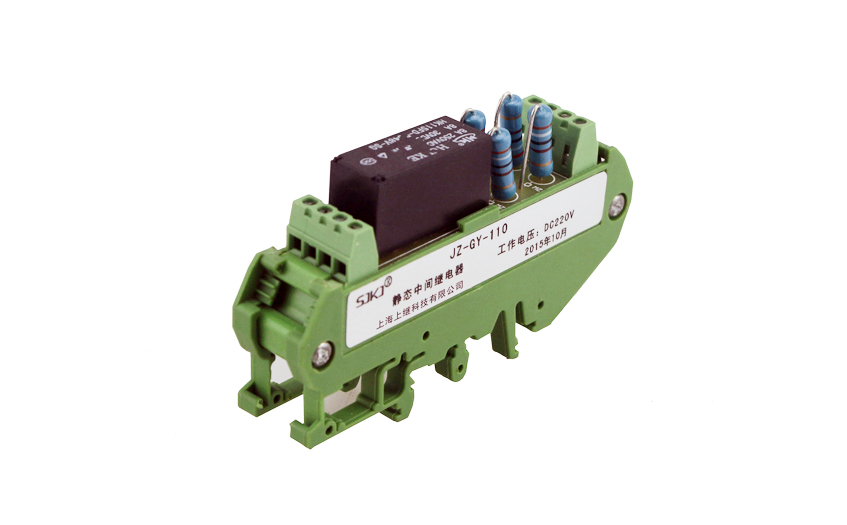

JZ-GY(J)-062端子排静态中间继电器概述

JZ-GY(J)-062端子排静态中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量。JZ-GY(J)-062端子排静态中间继电器由电子元器件和精密小型继电器等构成, 是电力保护中间继电器更新换代首选产品,继电器有以下特点：

1、本继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。

2、功耗小,温升低,不需外附大功率电阻, 35mm卡轨安装、接线方便。

3、继电器触点容量大,工作寿命长。

4、继电器动作后有发光管指示,便于现场观察。

JZ-GY(J)-062端子排静态中间继电器型号分类及含义

JZ-GY(J)-062端子排静态中间继电器技术要求

1、额定值:额定电压DC/AC48V, 110V, 220V, AC380V;

2、动作值:动作电压直流应不大于额定电压70% ,交流应不大于额定电压75% ;

3、返回值:返回电压应不小于10%额定电压;

4、动作时间和返回时间大不于20ms;

5、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ=0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A;

6、功率消耗:在额定电压不大于5W/5VA;

7、绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及在电气上无联系的各电路之间耐受交流50HZ,电压KV历时1分钟试验无击穿。

JZ-GY(J)-062端子排静态中间继电器参数及内部端子外引接线图
