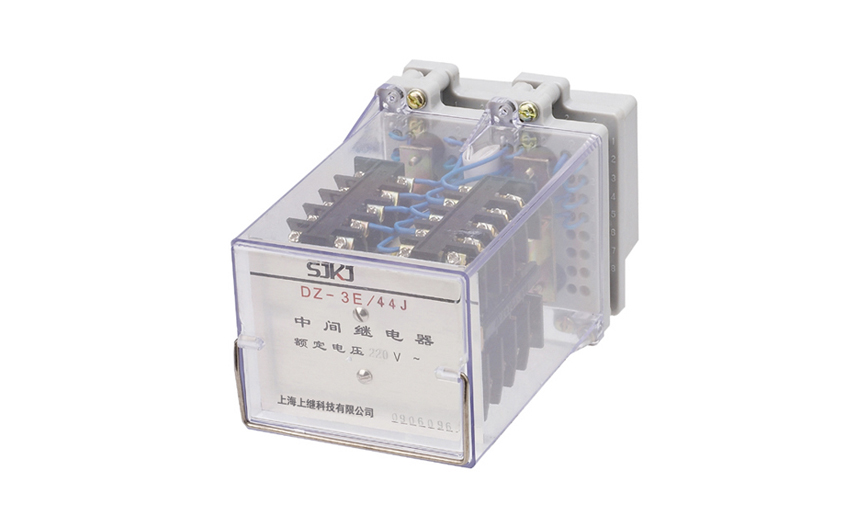

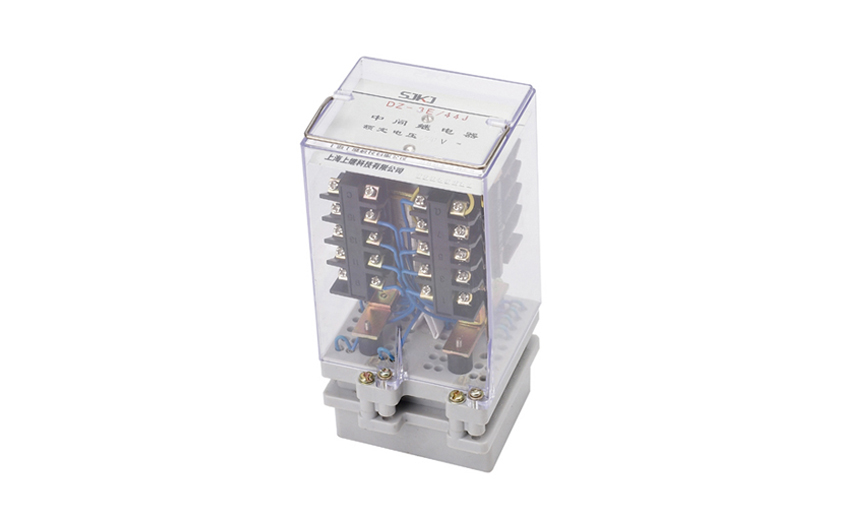

DZ-3E/A4(J)中间继电器应用范围

DZ-3E/A4（J)中间继电器是一种电磁型螺管式多触点交、直流辅助继电器。用于继电保护与自动控制系统中，以增加触点的数量及容量。 DZ-3E型用于直流回路, DZ-3E/J型用于交流回路。

DZ-3E/A4(J)中间继电器主要技术参数

额定电压：AC220V、110V、48V、24V；DC220V、110V、48V、24V。

接点形式：8动合; 6动合2动断; 4动合4动断; 2动合6动断; 8动断; 7动合1动断; 10动合4动断; 4动合10动断; 7动合7动断。

动作值：直流继电器动作电压不大于70%额定电压;交流继电器动作电压不大于85%额定电压。

动作时间：不大于50ms。

功率消耗：不大于11W。

触点容量：在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

DZ-3E/A4(J)中间继电器内部接线图及外引接线图

DZ-3E/A4(J)中间继电器外形及开孔尺寸
