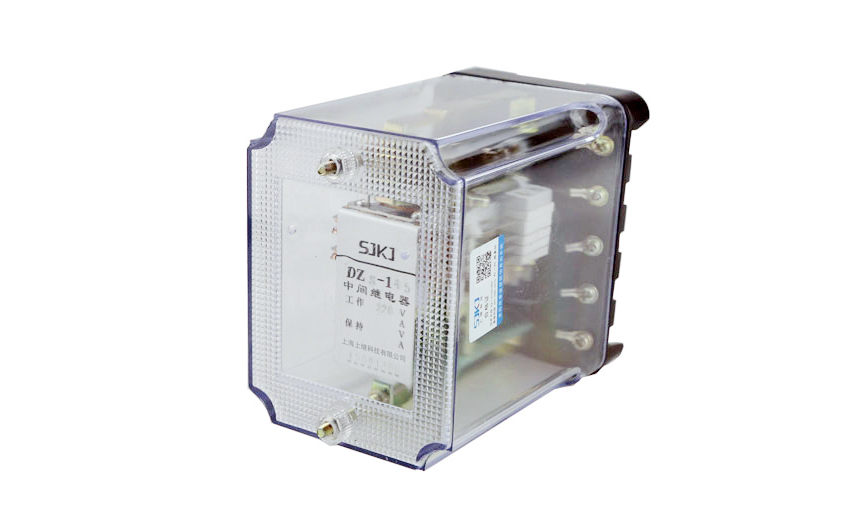

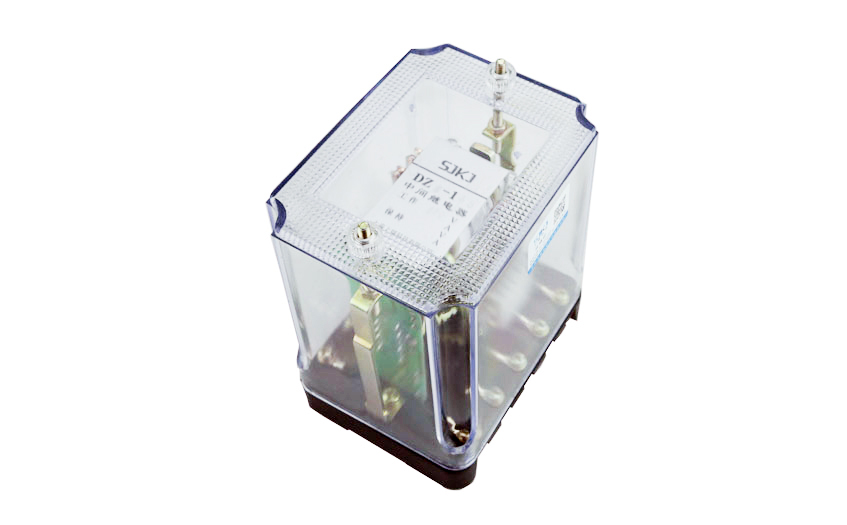

DZS-136延时中间继电器应用范围

DZS-100继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。

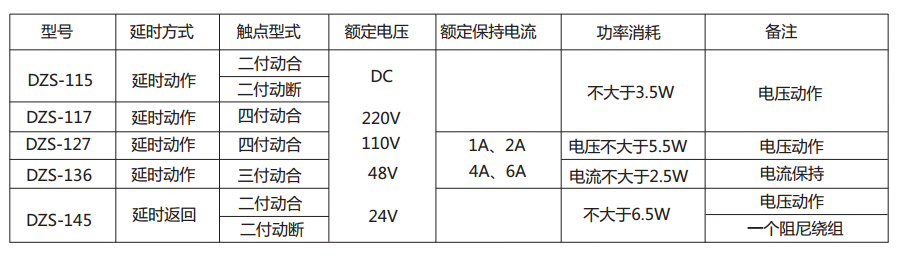

DZS-115、DZS-117为延时动作继电器；DZS-127、DZS-136型为延时电压动作和电流保持继电器；DZS-136型为延时返回继电器。

DZS-115、DZS-117只有一个电压工作绕组；DZS-127、DZS-136型只有一个电压工作绕组和两个电流保持绕组。

DZS-136延时中间继电器主要技术数据

●动作值：动作电压不大于30～70％额定值；保持电流不大于80％额定电流。

●动作时间：不小于0.06s(DZS-136型除外)。

●返回时间：DZS-136在额定电压下，通电时间不小于0.5s,然后切断电源，继电器的返回时间不小于0.8s；其它型继电器切断电源后立即 返回。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10⁴次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

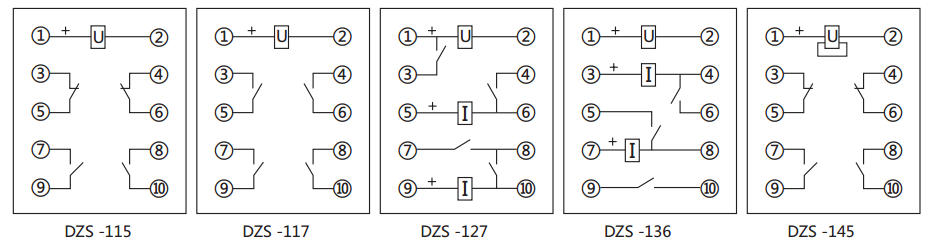

DZS-136延时中间继电器内部接线图及外引接线图
